Präzisionsfedern – hochgenaue Federlösungen für anspruchsvolle Anwendungen

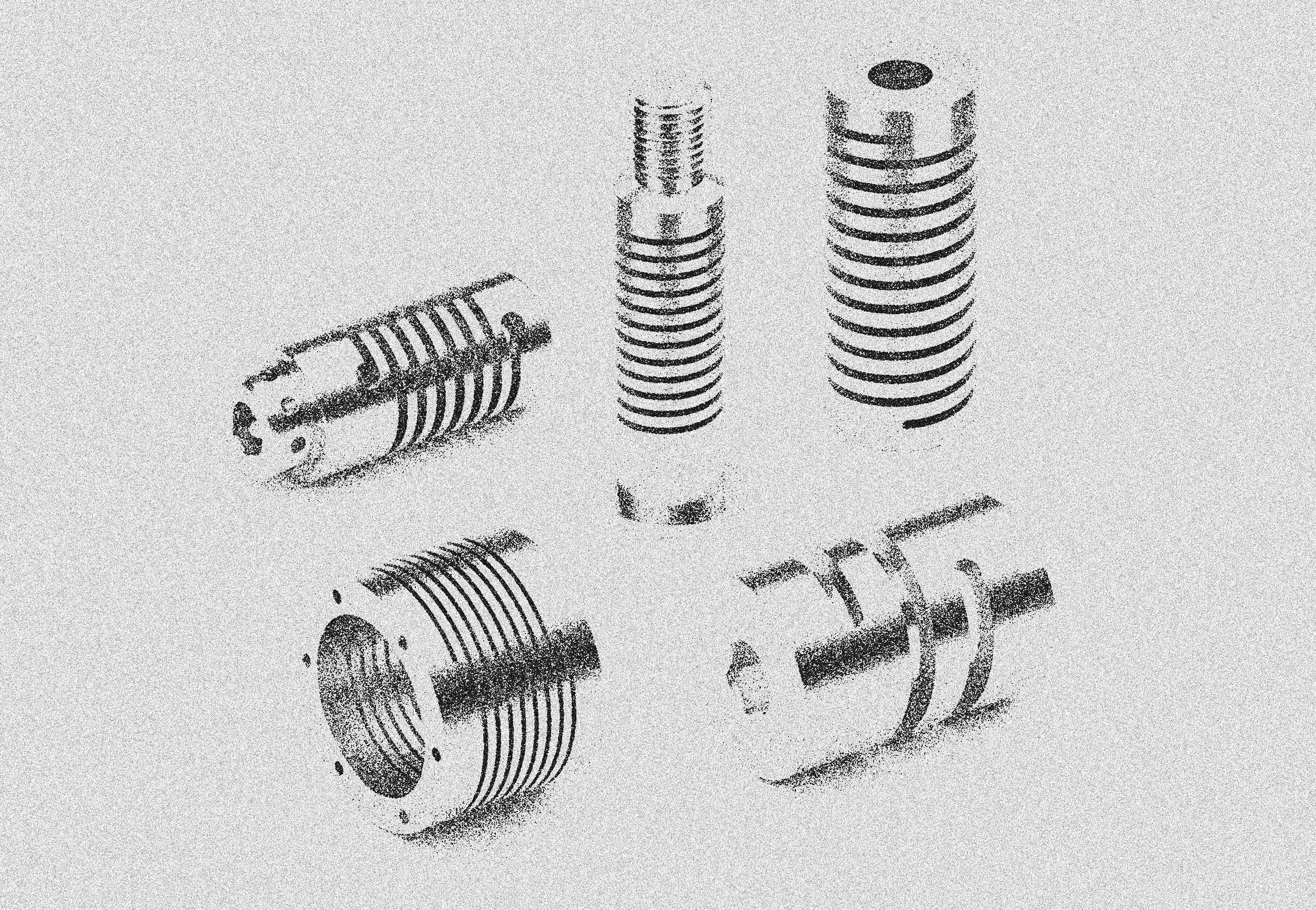

Präzisionsfedern sind spanend gefertigte Federn aus Vollmaterial, die sich durch ihre außergewöhnliche Genauigkeit, hohe Wiederholgenauigkeit und lange Lebensdauer auszeichnen. Im Gegensatz zu konventionell gewickelten Federn werden sie aus einem einzigen Werkstück gefertigt und bieten dadurch eine deutlich höhere Funktionssicherheit sowie eine präzise, lineare Federkennlinie. Sie eignen sich ideal für Anwendungen, bei denen exakte Kraftverläufe und zuverlässige Wiederholbarkeit entscheidend sind.

Was sind Präzisionsfedern?

Präzisionsfedern sind mechanische Federn, die durch spanende Bearbeitung aus Vollmaterial hergestellt werden. Dabei wird eine wendelförmige Struktur in ein Werkstück eingebracht, wodurch die Feder ihre elastischen Eigenschaften erhält.

Im Gegensatz zu klassischen Federn entstehen bei diesem Herstellungsverfahren keine zusätzlichen inneren Spannungen, was zu einer besonders gleichmäßigen und reproduzierbaren Federwirkung führt.

Weitere Lösungen für präzise Bewegungs- und Kraftübertragung finden Sie auch in unseren Kategorien Wendelkupplungen sowie Lamellenkupplungen.

Wie funktionieren Präzisionsfedern?

Die Funktion von Präzisionsfedern basiert auf der elastischen Verformung der integrierten Wendelstruktur. Sie können Druck-, Zug-, Torsions- und Biegebelastungen aufnehmen und ermöglichen eine gezielte Kombination verschiedener Federkennwerte innerhalb eines Bauteils.

Durch die hohe Fertigungsgenauigkeit sind alle Windungen aktiv, wodurch sich die Feder unter Belastung gleichmäßig verformt und anschließend wieder in ihre Ausgangsform zurückkehrt. Das Ergebnis ist eine nahezu perfekt lineare Federkennlinie mit sehr hoher Wiederholgenauigkeit.

Welche Vorteile bieten Präzisionsfedern?

Präzisionsfedern bieten zahlreiche technische und wirtschaftliche Vorteile. Durch die Fertigung aus einem einzigen Bauteil entfällt die Notwendigkeit zusätzlicher Komponenten, was die Montage vereinfacht und die Systemkomplexität reduziert.

Zudem ermöglichen sie eine sehr hohe Genauigkeit mit konstanten Federraten und minimalen Toleranzen. Ihre hohe Dauerfestigkeit sorgt für eine lange Lebensdauer, auch bei dynamischen Belastungen.

Darüber hinaus lassen sich zusätzliche Funktionen und Befestigungselemente direkt in die Feder integrieren, wodurch sich Bauraum, Gewicht und Kosten reduzieren lassen.

Wo werden Präzisionsfedern eingesetzt?

Präzisionsfedern kommen überall dort zum Einsatz, wo exakte Kraftverläufe und zuverlässige Wiederholbarkeit erforderlich sind. Typische Anwendungen finden sich in hochpräzisen Regelsystemen, im Maschinenbau, in der Medizintechnik sowie in der Automatisierungstechnik.

Insbesondere bei kleinen Hubbewegungen oder sensiblen mechanischen Systemen spielen sie ihre Vorteile gegenüber klassischen Federn aus.

Welche Bauformen und Ausführungen gibt es?

Präzisionsfedern sind in unterschiedlichen Bauformen erhältlich und können individuell an die jeweilige Anwendung angepasst werden. Sie lassen sich als Druck-, Zug- oder Torsionsfedern ausführen und ermöglichen auch die Kombination mehrerer Belastungsarten innerhalb eines Bauteils.

Darüber hinaus können ein-, zwei- oder mehrgängige Wendelstrukturen realisiert werden. Mehrgängige Ausführungen verhindern beispielsweise ein seitliches Ausknicken oder unerwünschte Verdrehungen der Federenden.

Welche Befestigungsarten sind möglich?

Im Gegensatz zu klassischen Federn, bei denen Befestigungen häufig über gebogene Drahtenden realisiert werden, können bei Präzisionsfedern Anschlüsse direkt in das Bauteil integriert werden.

Typische Befestigungslösungen sind beispielsweise Gewindezapfen, Stiftbohrungen, Nuten oder Flansche. Diese konstruktiven Möglichkeiten erhöhen die Belastbarkeit und verbessern die Kraftübertragung in angrenzende Bauteile. Gleichzeitig wird die Lebensdauer der Feder erhöht.

Welche Materialien werden verwendet?

Präzisionsfedern bieten eine große Werkstoffvielfalt, da das Material nicht umgeformt, sondern spanend bearbeitet wird. Neben klassischen Stählen können auch Aluminium, Kunststoffe oder Titan eingesetzt werden.

Diese Flexibilität ermöglicht den Einsatz in unterschiedlichsten Umgebungen, beispielsweise bei korrosiven Bedingungen oder in Anwendungen mit besonderen Anforderungen an Gewicht oder elektrische Isolation.

Wann sind Präzisionsfedern die richtige Wahl?

Präzisionsfedern sind die ideale Lösung, wenn höchste Anforderungen an Genauigkeit, Wiederholbarkeit und Lebensdauer gestellt werden. Sie eignen sich besonders für Anwendungen, bei denen konventionelle Federn aufgrund von Toleranzen, Verschleiß oder ungleichmäßiger Kraftverteilung an ihre Grenzen stoßen.

Durch ihre lineare Federkennlinie und die Möglichkeit zur Integration zusätzlicher Funktionen tragen sie maßgeblich zur Optimierung von Maschinen und Systemen bei.

Sind kundenspezifische Präzisionsfedern möglich?

Ja, Präzisionsfedern lassen sich vollständig kundenspezifisch auslegen. Geometrie, Werkstoff, Federkennwerte und Befestigungen können exakt auf die jeweilige Anwendung abgestimmt werden.

Durch die Integration mehrerer Funktionen in ein Bauteil lassen sich Bauteilanzahl, Montageaufwand und Beschaffungskosten deutlich reduzieren. Gleichzeitig erhöht sich die Systemzuverlässigkeit, da nur noch eine zentrale Komponente benötigt wird.

Sie wünschen weiter Informationen oder eine ausführliche Beratung zu Ihrer Anwendung? Dann freuen wir uns auf Ihre Anfrage!
