Wendelkupplungen

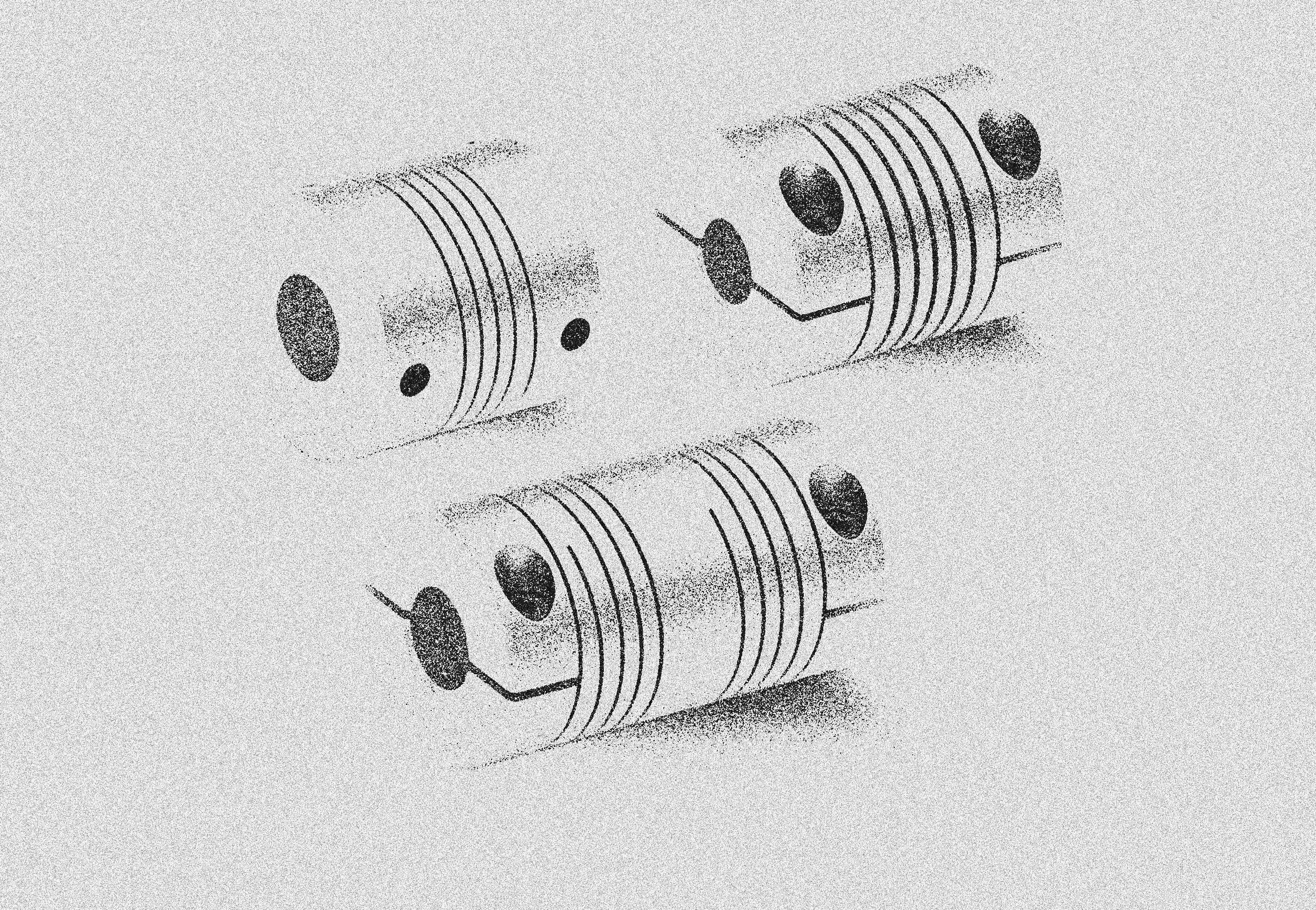

Wendelkupplungen – präzise Wellenverbindungen für dynamische Anwendungen

Wendelkupplungen sind hochpräzise Wellenkupplungen, die sich durch ihre einteilige Bauweise und ihre helixförmige Struktur auszeichnen. Sie bestehen aus einem homogenen Werkstoff und verfügen über eine spiralförmige Schlitzgeometrie, die eine definierte elastische Zone erzeugt. Dadurch lassen sich Drehbewegungen zuverlässig übertragen und gleichzeitig Versätze zwischen Wellen ausgleichen. Wendelkupplungen arbeiten verschleißfrei, sind wartungsarm und bieten eine hohe dynamische Stabilität bei gleichzeitig geringer Lagerbelastung.

Was ist eine Wendelkupplung?

Eine Wendelkupplung ist eine einstückig gefertigte Kupplung, die ohne bewegliche Einzelteile auskommt. Durch ihre spezielle Wendelstruktur übernimmt sie gleichzeitig die Funktion einer flexiblen Verbindung und eines Dämpfungselements. Sie eignet sich besonders für Anwendungen, bei denen es auf Präzision und Wiederholgenauigkeit ankommt.

Weitere Lösungen für präzise Wellenverbindungen finden Sie auch in unserer Kategorie Lamellenkupplungen sowie bei Federstegkupplungen.

Wie funktioniert eine Wendelkupplung?

Die Funktion einer Wendelkupplung basiert auf der elastischen Verformung der wendelförmigen Struktur. Diese ermöglicht es, axiale, radiale und winklige Wellenverlagerungen auszugleichen, ohne die Drehbewegung zu verfälschen. Gleichzeitig sorgt die Konstruktion dafür, dass Drehmomente gleichmäßig und vibrationsarm übertragen werden.

Durch die gezielte Auslegung von Wendelgeometrie, Länge und Stegdicke lassen sich die mechanischen Eigenschaften exakt an die jeweilige Anwendung anpassen.

Welche Vorteile bieten Wendelkupplungen?

Wendelkupplungen überzeugen durch eine Vielzahl technischer Vorteile. Durch ihre einteilige Konstruktion arbeiten sie vollständig verschleißfrei und benötigen keine Wartung. Gleichzeitig ermöglichen sie eine sehr präzise Drehmomentübertragung, auch bei hohen dynamischen Belastungen.

Darüber hinaus reduzieren sie durch ihre elastischen Eigenschaften die Belastung angrenzender Komponenten und tragen so zu einer längeren Lebensdauer des Gesamtsystems bei. Ihre kompakte Bauform erlaubt zudem den Einsatz in beengten Einbausituationen.

Wo werden Wendelkupplungen eingesetzt?

Wendelkupplungen kommen überall dort zum Einsatz, wo Drehbewegungen exakt übertragen und kontrolliert werden müssen. Typische Einsatzbereiche sind Encoder, Servomotoren, Schrittmotoren sowie Positionier- und Regelsysteme.

Auch im allgemeinen Maschinenbau, in Spindelantrieben oder im Apparatebau werden sie aufgrund ihrer hohen Präzision und Zuverlässigkeit eingesetzt.

Welche Bauformen und Ausführungen gibt es?

Wendelkupplungen sind in unterschiedlichen Bauformen erhältlich, die sich an die jeweiligen Anforderungen anpassen lassen. Grundsätzlich wird zwischen Ausführungen mit durchgehender Bohrung und Varianten mit Sacklochbohrung unterschieden.

Während Kupplungen mit durchgehender Bohrung flexibel in der Montage sind, ermöglichen Sacklochvarianten eine höhere Drehsteifigkeit und kompaktere Bauformen.

Zusätzlich können Wendelkupplungen hinsichtlich ihrer Geometrie individuell gestaltet werden. Dazu zählen unter anderem die Anzahl der Wendelgänge, die Länge der Wendel sowie der Bohrungsdurchmesser. Diese Parameter beeinflussen maßgeblich das Drehmoment, die Steifigkeit und die Ausgleichsfähigkeit der Kupplung.

Welche Befestigungsarten stehen zur Verfügung?

Für die Wellenverbindungen stehen verschiedene Befestigungsarten zur Verfügung. Standardmäßig werden Wendelkupplungen mit Klemmnaben oder Stellschrauben ausgeführt. Darüber hinaus sind auch individuelle Lösungen wie Passfedern, Flanschverbindungen oder spezielle Anschlussgeometrien realisierbar.

In vielen Anwendungen reicht die Klemmverbindung aus, um das erforderliche Drehmoment sicher zu übertragen, ohne zusätzliche Elemente einsetzen zu müssen.

Welche Materialien werden verwendet?

Wendelkupplungen werden standardmäßig aus Aluminiumlegierungen oder korrosionsbeständigem Edelstahl gefertigt. Je nach Einsatzbereich können jedoch auch andere Materialien wie Titan oder Kunststoffe verwendet werden, sofern diese mechanisch bearbeitbar sind.

Diese Flexibilität ermöglicht eine optimale Anpassung an unterschiedliche Umgebungsbedingungen und Anforderungen.

Wann ist eine Wendelkupplung die richtige Wahl?

Wendelkupplungen sind die ideale Lösung, wenn eine präzise und gleichzeitig flexible Wellenverbindung benötigt wird. Sie eignen sich besonders für Anwendungen mit hohen Anforderungen an Positioniergenauigkeit, Dynamik und Wartungsfreiheit.

Durch ihre Fähigkeit, Versätze auszugleichen und gleichzeitig Drehmomente zuverlässig zu übertragen, leisten sie einen wichtigen Beitrag zur Betriebssicherheit und Effizienz von Maschinen und Anlagen.

Sind kundenspezifische Wendelkupplungen möglich?

Neben den Standardbaureihen bieten Wendelkupplungen umfangreiche Möglichkeiten zur Individualisierung. Geometrien, Materialien und Anschlussformen können gezielt an die jeweilige Anwendung angepasst werden.

Durch die Integration mehrerer Funktionen in ein Bauteil lassen sich nicht nur Montageaufwand und Bauteilanzahl reduzieren, sondern auch die Gesamtbetriebskosten nachhaltig senken.

Sie wünschen weiter Informationen oder eine ausführliche Beratung zu Ihrer Anwendung? Dann freuen wir uns auf Ihre Anfrage!
