Mikrobremse 112

Durch die hervorragende Reaktionsfähigkeit ist es möglich mit ihr auch schnelle Schaltvorgänge zu realisieren. Die optimale Einbauform kann aus den drei Arten von Anker-Baugruppen mit unterschiedlichen Formen gewählt werden.

Von 0.4 bis 2.4 Nm
Verschiedene Bauformen verfügbar
RoHS konform
Spielfrei
Drehzahlen bis 10‘000 rpm

PDF Datenblatt PDF Katalog 3D Daten

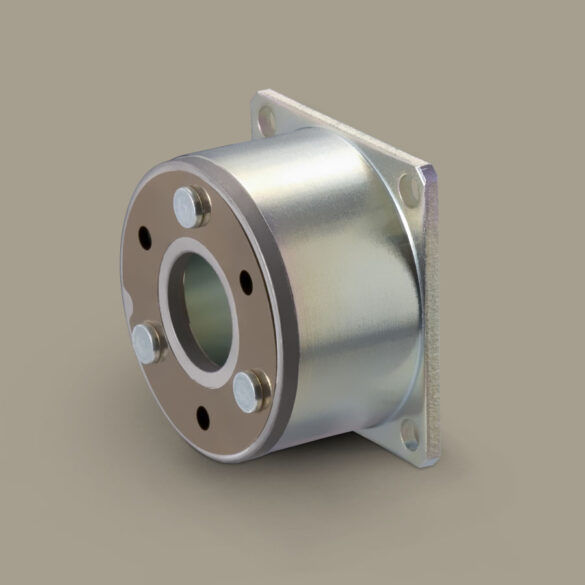

Elektromagnetische Mikrobremse 112 von Miki Pulley


Modell	Nenndrehmoment (Nm)	Schutz- klasse	Max. rpm (min^-1)	Trägheitsmoment J (kg·m²)	Maximale Bremsenergie E_bal (J)	Gesamte Bremsenergie E_T (J)	Schliessdauer t_ar (s)	Momentaufbau t_p (s)	Masse (kg)	3D
112-02-13	0.4	B	10000	6,75 × 10^-7	1500	2 × 10⁶	0.004	0,010	0.053
112-02-12				1,00 x 10^-6					0.057
112-02-11				1,00 x 10^-6					0.057
112-03-13	0.6	B	10000	1,30 × 10^-6	2300	3 × 10⁶	0.005	0.012	0.072
112-03-12				1,95 x 10^-6					0.079
112-03-11				1,95 x 10^-6					0.079
112-04-13	1.2	B	10000	4,38 × 10^-6	4500	6 × 10⁶	0.007	0.016	0.118
112-04-12				6,15 x 10^-6					0.131
112-04-11				6,15 x 10^-6					0.131
112-05-13	2.4	B	10000	9,08 × 10^-6	9000	9 × 10⁶	0,010	0.023	0,200
112-05-12				1,38 x 10^-5					0.215
112-05-11				1,38 x 10^-5					0.215

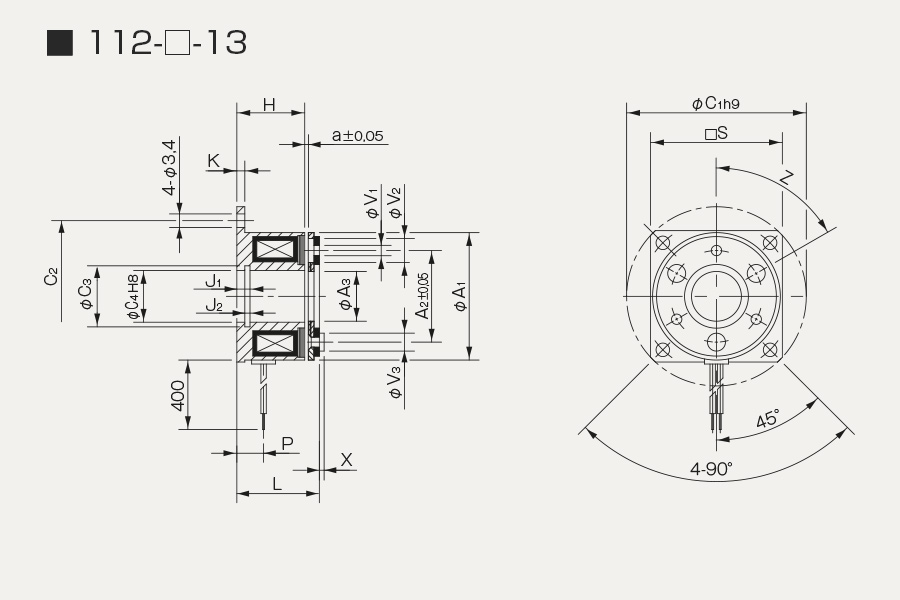

Abmessungen Elektromagnetische Mikrobremse 112 13

Einheit [mm]


Modell	A₁	A₂	A₃	C₁	C₂	C₃	C₄	S	H	K	L	a	3D
112-02-13	28	19.5	10.5	39	33.5	11.4	11	ー	13.7	1.5	20.5	0.1
112-03-13	32	23	12.5	45	38	13.6	13	33	17	2	24.5	0.15
112-04-13	40	30	18.5	54	47	20	19	41	20	2	28.2	0.15
112-05-13	50	38	25.5	65	58	27.2	26	51	22	2	31.3	0.2

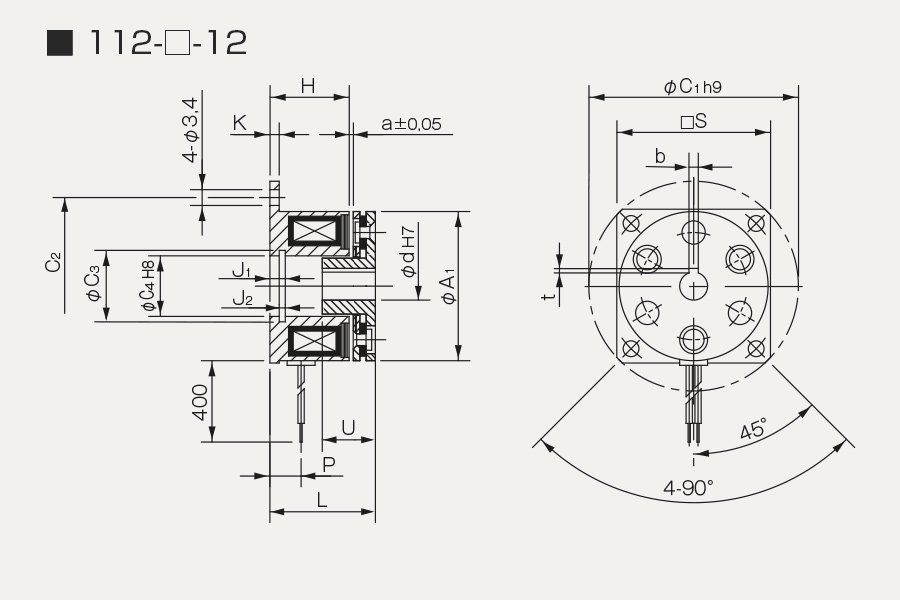

Abmessungen Elektromagnetische Mikrobremse 112 12

Einheit [mm]


Modell	d H7	A₁	A₂	A₃	C₁	C₂	C₃	C₄	S	H	K	L	a	3D
112-02-12	5	28	39	33.5	11.4	11	–	13.7	1.5	13.7	1.5	18,1	0.1
112-03-12	6	32	45	38	13.6	13	33	17	2	17	2	21.3	0.15
112-04-12	8-10	40	54	47	20	19	41	20	2	20	2	25.4	0.15
112-05-12	10-15	50	65	58	27.2	26	51	22	2	22	2	28.2	0.2

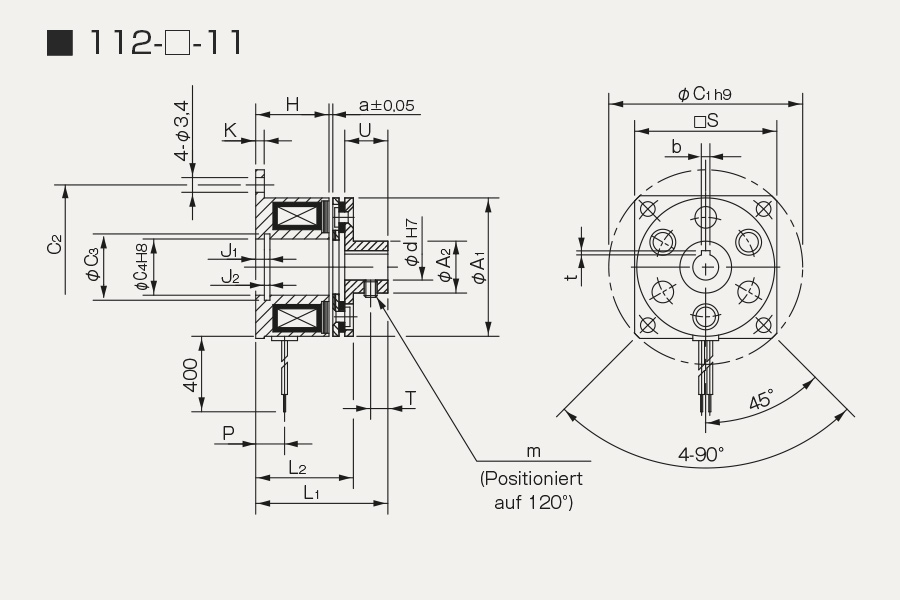

Abmessungen Elektromagnetische Mikrobremse 112 11

Einheit [mm]


Modell	d H7	A₁	A₂	C₁	C₂	C₃	C₄	S	H	K	L1	L	a	3D
112-02-11	5	28	9.5	39	33.5	11.4	11	–	13.7	1.5	23.1	18,1	0.1
112-03-11	6	32	12	45	38	13.6	13	33	17	2	29.3	21.3	0.15
112-04-11	8-10	40	17	54	47	20	19	41	20	2	34.7	25.4	0.15
112-05-11	10-15	50	24	65	58	27.2	26	51	22	2	37.2	28.2	0.2
