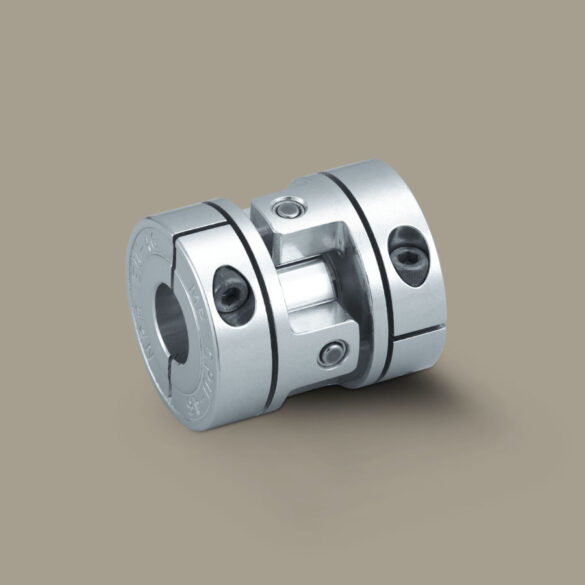

Paraflex CPU
Diese Kreuzgelenkkupplung ist mit speziellen Gleitlagern und zwei Aluminiumnaben ausgestattet, um hohe Kräfte übertragen zu können. Mit den einzigartigen Aufnahmen sind Winkelversätze von bis zu 4° möglich. Durch die hochpräzise Passung von Stiften und Gleitlagern ist sie für eine Kreuzgelenkkupplung extrem verschleissarm.
- Hohe Steifigkeit
- Hohe Flexibilität
- RoHS konform
- bis 25 Nm
- Winkelversatz bis 4°
| Modell | Nenndrehmoment (Nm) | Versatz Parallel (mm) | Versatz Winkel (°) | Max. rpm (min-1) | Torsionssteifigkeit (Nm/rad) | Trägheitsmoment (kg·m2) | Masse (kg) | 3D |
| CPU-26-A | 2,2 | 0,3 | 4 | 4000 | 600 | 3,57 × 10-6 | 0,04 | |
| CPU-36-A | 10 | 0,4 | 4 | 3500 | 1350 | 1,64 × 10-5 | 0,09 | |
| CPU-46-A | 25 | 0,5 | 4 | 3000 | 1650 | 5,33 × 10-5 | 0,19 |

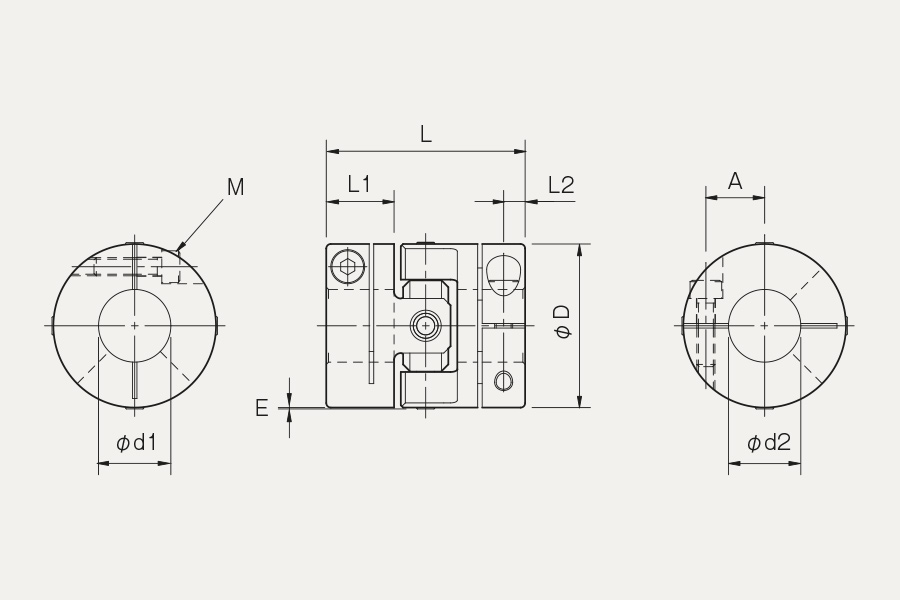

Einheit [mm]
| Modell | d1/d2 Min. | d1/d2 Max. | D | E | L | L1 | L2 | M | A | 3D |
| CPU-26-A | 6 | 12 | 26 | 0,3 | 36 | 12 | 4 | M3 | 9 | |
| CPU-36-A | 8 | 18 | 36 | 0,3 | 44 | 15 | 4,75 | M4 | 13 | |
| CPU-46-A | 10 | 22 | 46 | 0,3 | 54 | 18 | 6,5 | M5 | 16 |
