Bremse 111

Durch die hervorragende Reaktionsfähigkeit besteht die Möglichkeit auch schnelle Schaltvorgänge zu realisieren. Die optimale Einbauform kann aus den drei Arten von Anker-Baugruppen mit unterschiedlichen Bauformen gewählt werden.

Von 5 bis 320 Nm
Verschiedene Bauformen erhältlich
RoHS konform
Spielfrei
Drehzahlen bis 8‘000 rpm

PDF Datenblatt PDF Katalog 3D Daten

Elektromagnetische Bremse 111 von Miki Pulley


Modell	Nenndrehmoment (Nm)	Schutz- klasse	Max. rpm (min^-1)	Trägheitsmoment J (kg·m²)	Gesamte Bremsenergie E_T (J)	Schliessdauer t_ar (s)	Momentaufbau t_p (s)	Masse (kg)	3D
111-06-13G	5	B	8000	4.23 × 10^-5	36 × 10⁶	0.015	0.033	0.28
111-06-12G				6.03 × 10^-5				0.32
111-06-11G				6.03 × 10^-5				0.32
111-08-13G	10	B	6000	1.18 × 10^-4	60 × 10⁶	0.016	0.042	0.5
111-08-12G				1.71 × 10^-4				0.58
111-08-11G				1.71 × 10^-4				0.58
111-10-13G	20	B	5000	4.78 × 10^-4	130 × 10⁶	0.018	0.056	0.91
111-10-12G				6.63 × 10^-4				1.07
111-10-11G				6.63 × 10^-4				1.07
111-12-13G	40	B	4000	1.31 × 10^-3	250 × 10⁶	0.027	0.090	1.68
111-12-12G				1.81 × 10^-3				1.97
111-12-11G				1.81 × 10^-3				1.97
111-16-13G	80	B	3000	4.80 × 10^-3	470 × 10⁶	0.035	0.127	3.15
111-16-12G				6.35 × 10^-3				3.45
111-16-11G				6.35 × 10^-3				3.45
111-20-13G	160	B	2500	1.37 × 10^-2	10 × 10⁸	0.065	0.200	5.9
111-20-12G				1.90 × 10^-2				7.1
111-20-11G				1.90 × 10^-2				7.1
111-25-13G	320	B	2000	3.58 × 10^-2	20 × 10⁸	0.085	0.275	10.5
111-25-12G				4.83 × 10^-2				12.2
111-25-11G				4.83 × 10^-2				12.2

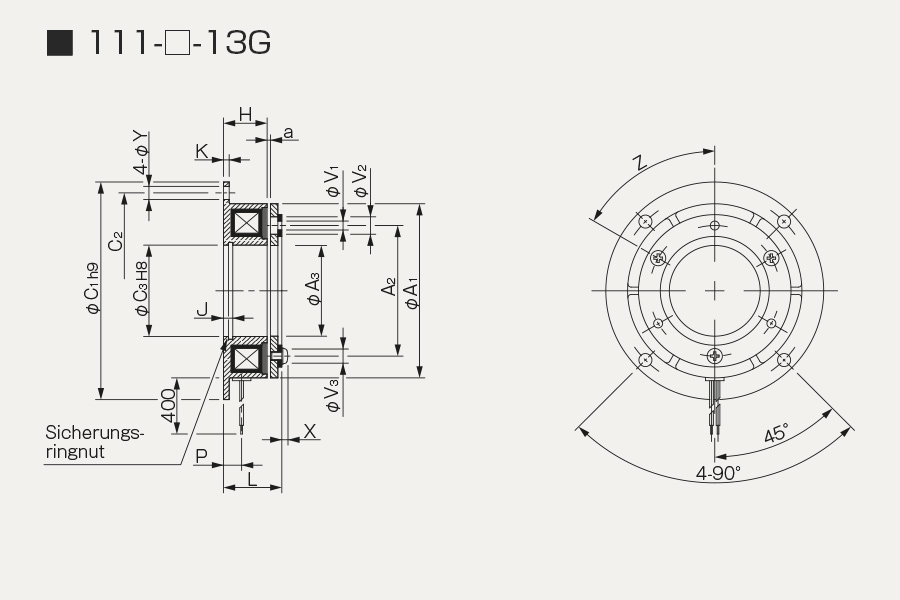

Abmessungen elektromagnetische Bremse 111-13G

Einheit [mm]


Modell	A₁	A₂	A₃	C₁	C₂	C₃	Y	H	J	K	L	a	3D
111-06-13G	63	46	34.5	80	72	35	5	18	3.5	2.1	22	0.2
111-08-13G	80	60	41.7	100	90	42	6	20	4.3	2.6	24.5	0.2
111-10-13G	100	76	51.5	125	112	52	7	22	5	3.1	28.1	0.2
111-12-13G	125	95	61.5	150	137	62	7	24	5.5	3.6	31	0.3
111-16-13G	160	120	79.5	190	175	80	9.5	26	6	4.1	35	0.3
111-20-13G	200	158	99.5	230	215	100	9.5	30	7	5.1	41.4	0.5
111-25-13G	250	210	124.5	290	270	125	11.5	35	8	6.1	47.9	0.5

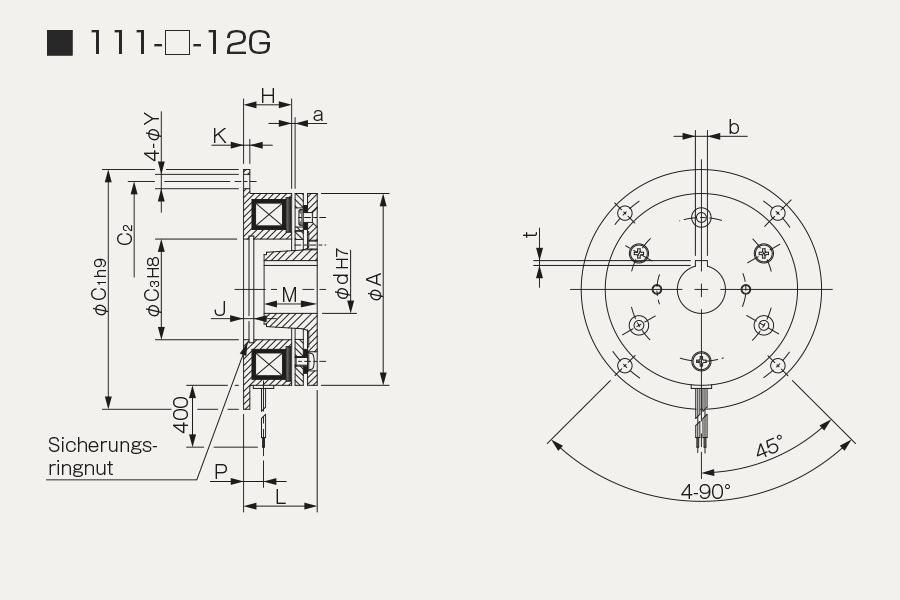

Abmessungen elektromagnetische Bremse 111-12G

Einheit [mm]


Modell	d H7	A	C₁	C₂	C₃	Y	H	K	L	a	3D
111-06-12G	12-15	63	80	72	35	5	18	2.1	22	0.2
111-08-12G	15-20	80	100	90	42	6	20	2.6	24.5	0.2
111-10-12G	20-25	100	125	112	52	7	22	3.1	28.1	0.2
111-12-12G	25-30	125	150	137	62	7	24	3.6	31	0.3
111-16-12G	30-40	160	190	175	80	9.5	26	4.1	35	0.3
111-20-12G	40-50	200	230	215	100	9.5	30	5.1	41.4	0.5
111-25-12G	50-60	250	290	270	125	11.5	35	6.1	47.9	0.5

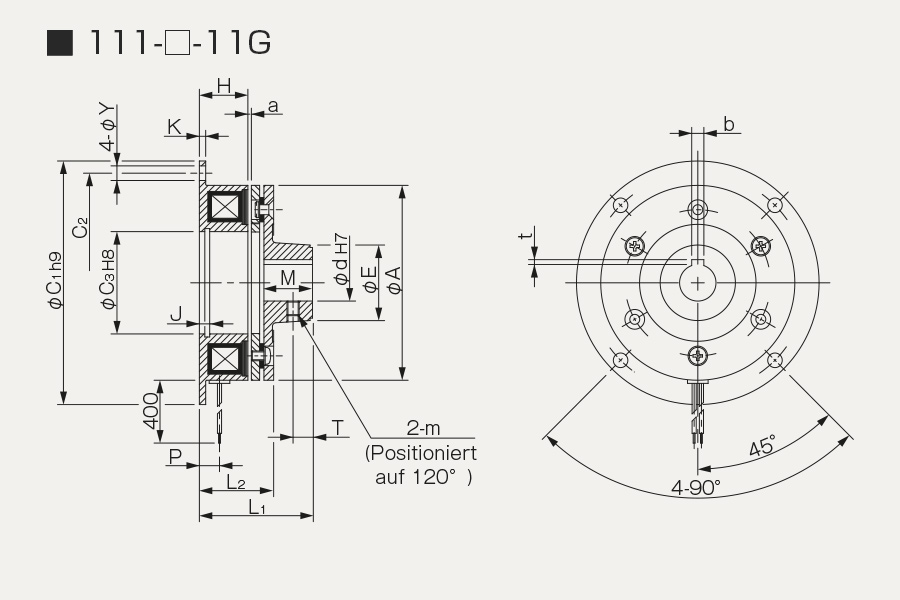

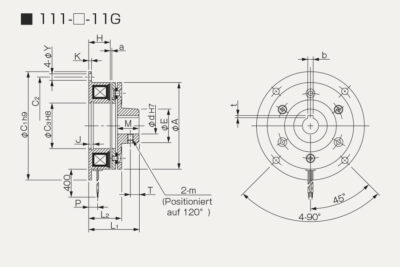

Abmessungen elektromagnetische Bremse 111-11G

Einheit [mm]


Modell	d H7	A	C₁	C₂	C₃	E	H	J	K	L₁	L₂	a	3D
111-06-11G	12-15	63	80	72	35	26	18	3.5	2.1	37	25,5	0.2
111-08-11G	15-20	80	100	90	42	31	20	4.3	2.6	44.5	28.5	0.2
111-10-11G	20-25	100	125	112	52	41	22	5	3.1	53.1	33.1	0.2
111-12-11G	25-30	125	150	137	62	49	24	5.5	3.6	61	37	0.3
111-16-11G	30-40	160	190	175	80	65	26	6	4.1	73	42	0.3
111-20-11G	40-50	200	230	215	100	83	30	7	5.1	86.4	50.4	0.5
111-25-11G	50-60	250	290	270	125	105	35	8	6.1	101.9	58.9	0.5
