Servorigid SRG
Bei exakt fluchtenden Wellen ist ein Versatzausgleich nicht nötig, hier ist die starre Kupplung oder auch Schalenkupplung die richtige Lösung. Durch Ihren einfachen Aufbau und die Produktion aus einem Teil können hohe Drehmomente zielsicher übertragen werden.
- 90 bis 490 Nm
- Spielfrei
- Keine Flexibilität
- Spannsatznaben
- Bohrungen 16 bis 48 mm
| Modell | Nenndrehmoment min. d1/d2 (Nm) | Nenndrehmoment max. d1/d2 (Nm) | Max. rpm (min-1) | Torsionssteifigkeit (Nm/rad) | Trägheitsmoment (kg·m2) | Masse (kg) |
| SRG-050DS | 90 | 140 | 15000 | 60000 | 0.16 × 10-3 | 0.45 |
| SRG-060DS | 80 | 190 | 13000 | 115000 | 0.29 × 10-3 | 0.67 |
| SRG-070DS | 150 | 460 | 12000 | 340000 | 0.55 × 10-3 | 0.85 |
| SRG-080DS | 180 | 490 | 9500 | 1335000 | 1.21 × 10-3 | 1.17 |

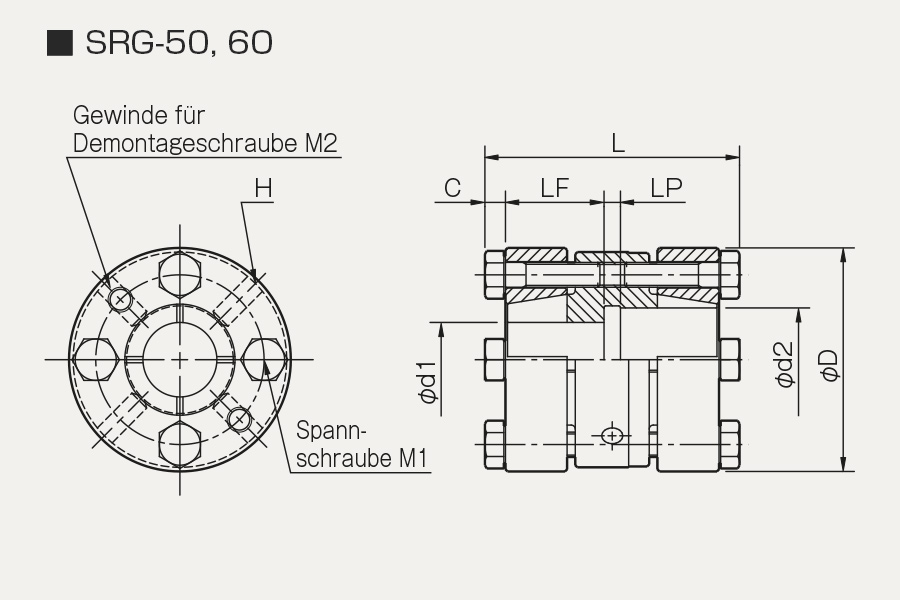

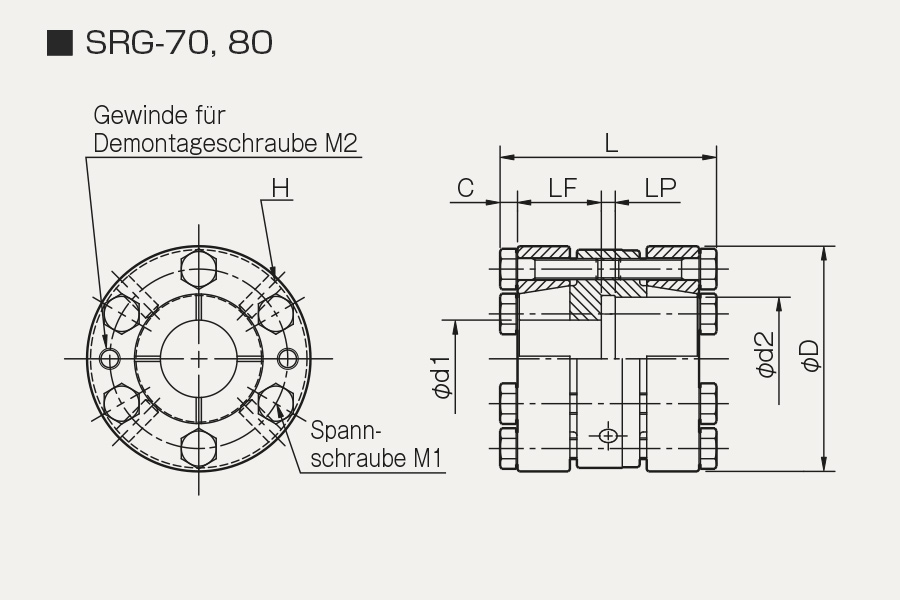

Einheit [mm]
| Modell | d1/d2 Min. | d1/d2 Max. | D | L | LF | LP | C | M1 |
| SRG-050DS | 16 | 22 | 18 | 52.8 | 20 | 4 | 4.4 | 4-M6 |
| SRG-060DS | 18 | 25 | 54 | 62 | 24 | 4 | 5 | 4-M6 |
| SRG-070DS | 22 | 35 | 64 | 62 | 24 | 4 | 5 | 6-M6 |
| SRG-080DS | 30 | 48 | 78 | 63 | 25.5 | 4 | 4 | 6-M6 |
