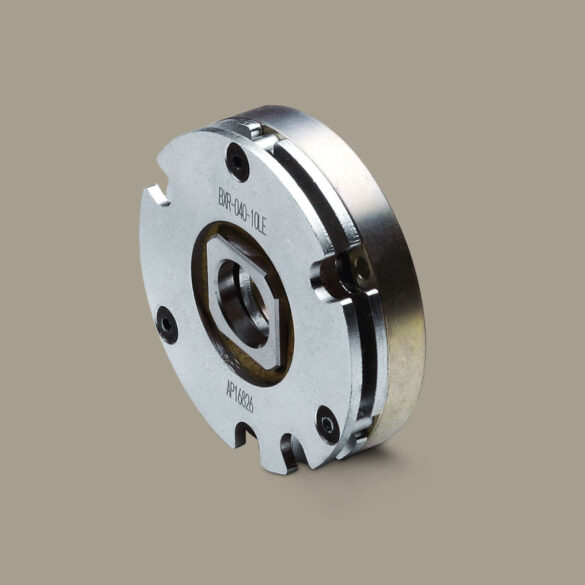

Sicherheitsbremse BXR-LE
Die BXR-LE Baureihe besticht durch Ihre extrem kompakte Bauweise in Kombination mit einem gleichbleibenden Drehmoment zum Schwestermodell BXW. Diese Performance konnte durch neue Reibbelags- und Ansteuerungstechnik erreicht werden.
- Drehmomente von 0.06 bis 3.2 Nm
- Hohe Zuverlässigkeit
- Geringe Bauhöhe
- Geräuscharm
- RoHS konform
| Modell | Nenndrehmoment (Nm) | Schutz- klasse | Max. rpm (min-1) | Trägheitsmoment J (kg·m2) | Maximale Bremsenergie Ebal (J) | Gesamte Bremsenergie ET (J) | Öffnungdauer (24V DC) ta (s) | Schliessdauer (7V DC) tar (s) | Masse (kg) | 3D |
| BXR-015-10LE | 0.06 | F | 6000 | 3,24 × 10-8 | 5 | 1000 | 0.02 | 0.02 | 0.03 | |
| BXR-020-10LE | 0.14 | F | 6000 | 7,01 × 10-8 | 15 | 3000 | 0.035 | 0.02 | 0.06 | |
| BXR-025-10LE | 0.32 | F | 6000 | 1,96 × 10-7 | 15 | 3000 | 0.035 | 0.02 | 0.08 | |
| BXR-035-10LE | 0.62 | F | 6000 | 6,20 × 10-7 | 87 | 17000 | 0.05 | 0.02 | 0.12 | |
| BXR-040-10LE | 1.32 | F | 6000 | 1,29 × 10-6 | 87 | 17000 | 0.06 | 0.02 | 0.16 | |
| BXR-050-10LE | 3.2 | F | 6000 | 2,57 × 10-6 | 200 | 40000 | 0.06 | 0.02 | 0.4 |

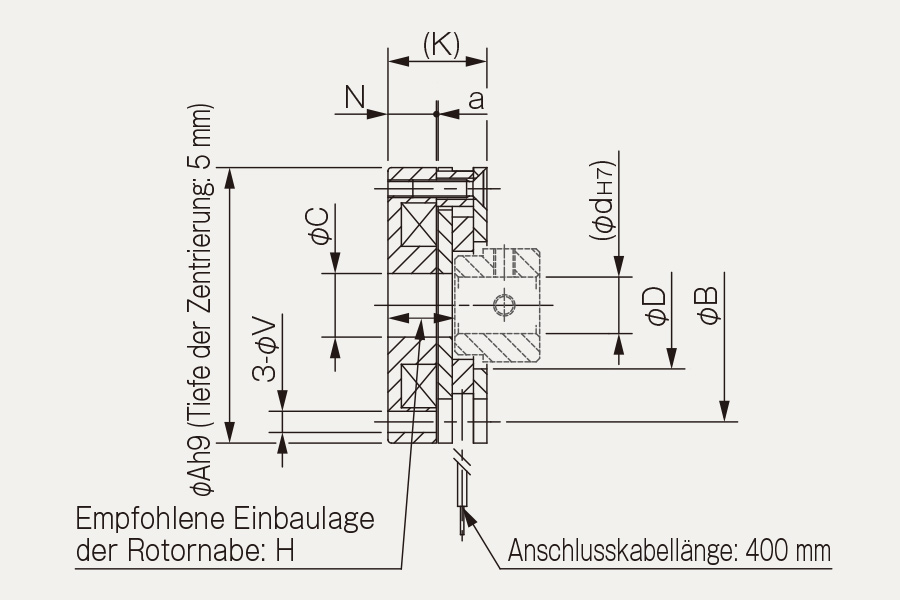

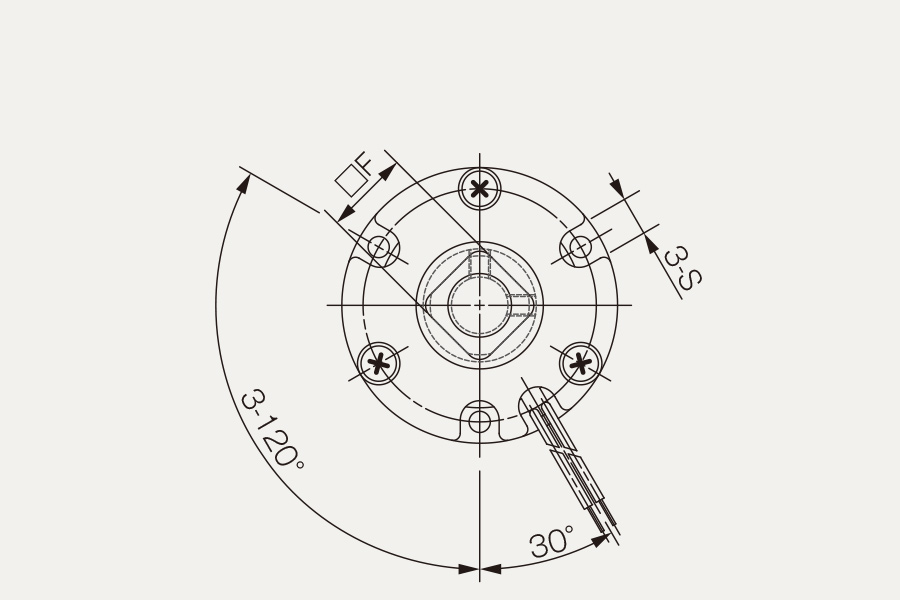

Einheit [mm]
| Modell | A | r | B | C | D | d max. | F | S | V | K | N | a | 3D |
| BXR-015-10LE | 26 | R0,5 | 22 | 7 | 12 | 6 | 8 | 4.3 | 2.3 | 14 | 7 | 0.1 | |
| BXR-020-10LE | 32 | R0,5 | 28 | 9 | 16 | 8 | 12 | 5 | 2.3 | 14 | 7 | 0.1 | |
| BXR-025-10LE | 39 | R0,5 | 33 | 9 | 18 | 8 | 12 | 5.5 | 3 | 14 | 7 | 0.1 | |
| BXR-035-10LE | 48 | R0,5 | 42 | 15 | 28 | 14 | 19 | 5.5 | 3 | 14 | 7 | 0.1 | |
| BXR-040-10LE | 56 | R0,5 | 50 | 15 | 27 | 14 | 19 | 6.5 | 3.4 | 14.5 | 7.4 | 0.1 | |
| BXR-050-10LE | 71 | R0,5 | 65 | 22 | 37 | 20 | 25 | 8 | 4.4 | 19 | 10.5 | 0.1 |
