Spannsatz PSL-G

Spannsatz PSL-G

Das PSL-G Modell ist ein nicht selbstzentrierender Spannsatz. Durch die Ausführung mit dem Easy Open System lässt sich der Spannsatz einfach demontieren. Ebenso ist das Modell wahlweise mit einer Oberflächenbeschichtung erhältlich.

Von 289 bis 13‘500 Nm
Kraftschlüssige Verbindung
Hohe Drehmomente
Optional mit Beschichtung
Easy Open System


Modell	Drehmoment (Nm)	Wellen Druck (N/mm²)	Anzugsmoment (Nm)	Trägheitsmoment (kg·m²)	Masse (kg)
PSL-G-19	289	250	17	0.70 × 10^-4	0.22
PSL-G-20	305	238	17	0.70 × 10^-4	0.21
PSL-G-22	335	216	17	0.69 × 10^-4	0.2
PSL-G-24	411	223	17	0.89 × 10^-4	0.23
PSL-G-25	428	214	17	0.88 × 10^-4	0.22
PSL-G-28	533	212	17	1.28 × 10^-4	0.26
PSL-G-30	571	198	17	1.25 × 10^-4	0.25
PSL-G-32	731	223	17	1.80 × 10^-4	0.3
PSL-G-35	800	204	17	1.74 × 10^-4	0.28
PSL-G-38	1020	220	17	2.43 × 10^-4	0.34
PSL-G-40	1070	209	17	2.37 × 10^-4	0.32
PSL-G-42	1680	253	41	5.26 × 10^-4	0.56
PSL-G-45	1800	236	41	5.11 × 10^-4	0.53
PSL-G-48	1920	222	41	6.51 × 10^-4	0.59
PSL-G-50	2010	213	41	6.36 × 10^-4	0.56
PSL-G-55	2570	226	41	8.01 × 10^-4	0.62
PSL-G-60	2810	207	41	9.68 × 10^-4	0.65
PSL-G-65	3090	194	41	12.8 × 10^-4	0.77
PSL-G-70	4800	218	82	28.3 × 10^-4	1.34
PSL-G-75	5160	203	82	32.9 × 10^-4	1.4
PSL-G-80	5510	190	82	37.9 × 10^-4	1.46
PSL-G-85	6500	199	82	44.3 × 10^-4	1.56
PSL-G-90	6880	188	82	50.4 × 10^-4	1.62
PSL-G-95	7940	195	82	56.6 × 10^-4	1.67
PSL-G-100	10100	205	142	91.4 × 10^-4	2.36
PSL-G-110	11100	187	142	113.9 × 10^-4	2.53
PSL-G-120	13500	190	142	142.7 × 10^-4	2.74

Modell

Drehmoment (Nm)

Wellen Druck (N/mm²)

Anzugsmoment (Nm)

Trägheitsmoment (kg·m²)

Masse (kg)

PSL-G-19

289

250

0.70 × 10^-4

0.22

PSL-G-20

305

238

0.70 × 10^-4

0.21

PSL-G-22

335

216

0.69 × 10^-4

0.2

PSL-G-24

411

223

0.89 × 10^-4

0.23

PSL-G-25

428

214

0.88 × 10^-4

0.22

PSL-G-28

533

212

1.28 × 10^-4

0.26

PSL-G-30

571

198

1.25 × 10^-4

0.25

PSL-G-32

731

223

1.80 × 10^-4

0.3

PSL-G-35

800

204

1.74 × 10^-4

0.28

PSL-G-38

1020

220

2.43 × 10^-4

0.34

PSL-G-40

1070

209

2.37 × 10^-4

0.32

PSL-G-42

1680

253

5.26 × 10^-4

0.56

PSL-G-45

1800

236

5.11 × 10^-4

0.53

PSL-G-48

1920

222

6.51 × 10^-4

0.59

PSL-G-50

2010

213

6.36 × 10^-4

0.56

PSL-G-55

2570

226

8.01 × 10^-4

0.62

PSL-G-60

2810

207

9.68 × 10^-4

0.65

PSL-G-65

3090

194

12.8 × 10^-4

0.77

PSL-G-70

4800

218

28.3 × 10^-4

1.34

PSL-G-75

5160

203

32.9 × 10^-4

1.4

PSL-G-80

5510

190

37.9 × 10^-4

1.46

PSL-G-85

6500

199

44.3 × 10^-4

1.56

PSL-G-90

6880

188

50.4 × 10^-4

1.62

PSL-G-95

7940

195

56.6 × 10^-4

1.67

PSL-G-100

10100

205

142

91.4 × 10^-4

2.36

PSL-G-110

11100

187

142

113.9 × 10^-4

2.53

PSL-G-120

13500

190

142

142.7 × 10^-4

2.74

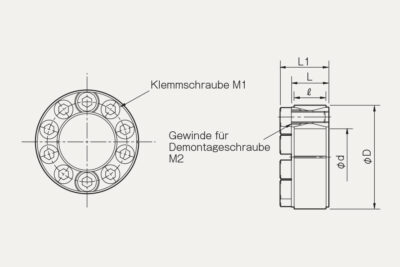

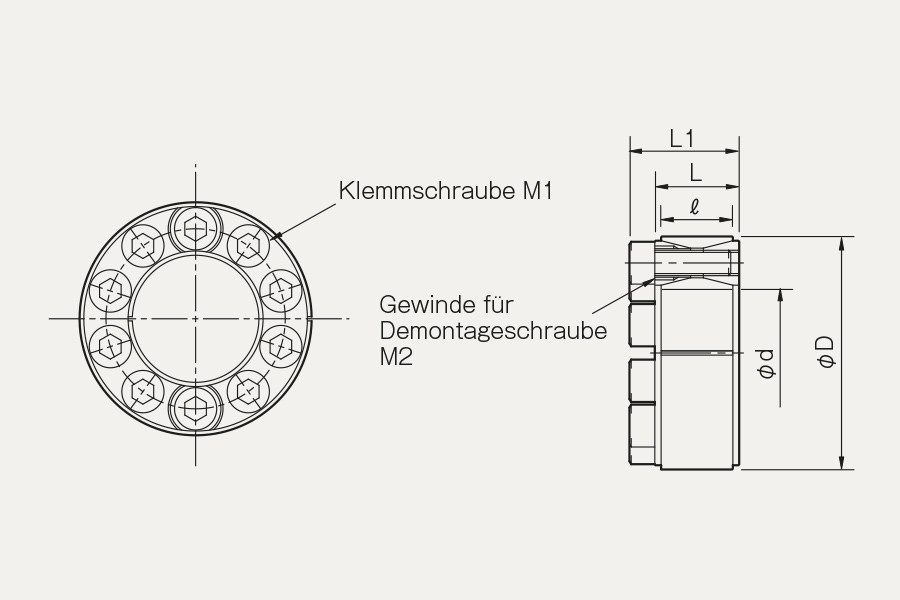

Einheit [mm]


Modell	d	D	L	L1	M1	M2
PSL-G-19	19	47	20	26	8-M6 × 18	2-M8
PSL-G-20	20	47	20	26	8-M6 × 18	2-M8
PSL-G-22	22	47	20	26	8-M6 × 18	2-M8
PSL-G-24	24	50	20	26	8-M6 × 18	2-M8
PSL-G-25	25	50	20	26	8-M6 × 18	2-M8
PSL-G-28	28	55	20	26	10-M6 × 18	2-M8
PSL-G-30	30	55	20	26	10-M6 × 18	2-M8
PSL-G-32	32	60	20	26	12-M6 × 18	2-M8
PSL-G-35	35	60	20	26	12-M6 × 18	2-M8
PSL-G-38	38	65	20	26	14-M6 × 18	2-M8
PSL-G-40	40	65	20	26	14-M6 × 18	2-M8
PSL-G-42	42	75	24	32	12-M8 × 22	2-M10
PSL-G-45	45	75	24	32	12-M8 × 22	2-M10
PSL-G-48	48	80	24	32	12-M8 × 22	2-M10
PSL-G-50	50	80	24	32	12-M8 × 22	2-M10
PSL-G-55	55	85	24	32	14-M8 × 22	2-M10
PSL-G-60	60	90	24	32	14-M8 × 22	2-M10
PSL-G-65	65	95	24	32	16-M8 × 22	3-M10
PSL-G-70	70	110	28	38	14-M10 × 25	3-M12
PSL-G-75	75	115	28	38	14-M10 × 25	3-M12
PSL-G-80	80	120	28	38	14-M10 × 25	3-M12
PSL-G-85	85	125	28	38	16-M10 × 25	3-M12
PSL-G-90	90	130	28	38	16-M10 × 25	3-M12
PSL-G-95	95	135	28	38	18-M10 × 25	3-M12
PSL-G-100	100	145	33	45	14-M12 × 30	3-M14
PSL-G-110	110	155	33	45	14-M12 × 30	3-M14
PSL-G-120	120	165	33	45	16-M12 × 30	3-M14
