Zahnkupplung 546
Elektromagnetische Zahnkupplungen übertragen Drehmomente durch Formschluss und ermöglichen dadurch eine kompakte Bauweise mit sehr hoher Drehmomentübertragung. Sie sind mit verschiedenen Rastgeometrien und Zahnformen erhältlich. Dadurch kann man die Drehrichtung sowie die Haltepositionen mechanisch bestimmen.
- Von 17,5 bis 2200 Nm
- hohe Drehmomente bei kleinstem Bauraum
- schlupffreie, formschlüssige Drehmomentübertragung
- vielfältige einsatzfallbezogene Verzahnungsgeometrien
- kann in öligen Umgebungen verwendet werden
| Modell | Drehmoment (Nm) | Schutzklasse | Max. Drehzahl (min-1) | Trägheitsmoment J (kg·m2) Rotor | Trägheitsmoment J (kg·m2) Anker | Anzahl Zähne, volle Zahntiefe, voll | Anzahl Zähne, Sägezahn, voll | Schließdauer ta (s) | Öffnungsdauer tar (s) | Lager | Masse (kg) |
| 546-12-34 | 17.5 | F | 1500 | 6,6 × 10-5 | 6,0 × 10-5 | 200 | 25 | 0.035 | 0,040 | 6004 | 0.5 |
| 546-13-34 | 25 | F | 1500 | 1,5 × 10-4 | 1,2 × 10-4 | 220 | 30 | 0,040 | 0,050 | 6005 | 0.9 |
| 546-15-34 | 50 | F | 1500 | 3,7 × 10-4 | 3,7 × 10-4 | 260 | 36 | 0,060 | 0,060 | 6007 | 1.5 |
| 546-21-34 | 100 | F | 1500 | 8,7 × 10-4 | 5,2 × 10-4 | 290 | 36 | 0,080 | 0,070 | 6009 | 2.4 |
| 546-23-34 | 250 | F | 1500 | 2,06 × 10-3 | 1,85 × 10-3 | 280 | 38 | 0,090 | 0,080 | 6011 | 3.9 |
| 546-25-34 | 500 | F | 1500 | 4,88 × 10-3 | 4,51 × 10-3 | 250 | 40 | 0,100 | 0,090 | 6014 | 6.8 |
| 546-31-34 | 1000 | F | 1500 | 1,12 × 10-2 | 1,28 × 10-2 | 195 | 40 | 0,110 | 1,110 | 6017 | 11.1 |
| 546-32-34 | 2200 | F | 1500 | 2,87 × 10-2 | 2,92 × 10-2 | 186 | 40 | 0,120 | 0,130 | 6020 | 15.3 |
Verfügbare Spannung: 24 V DC

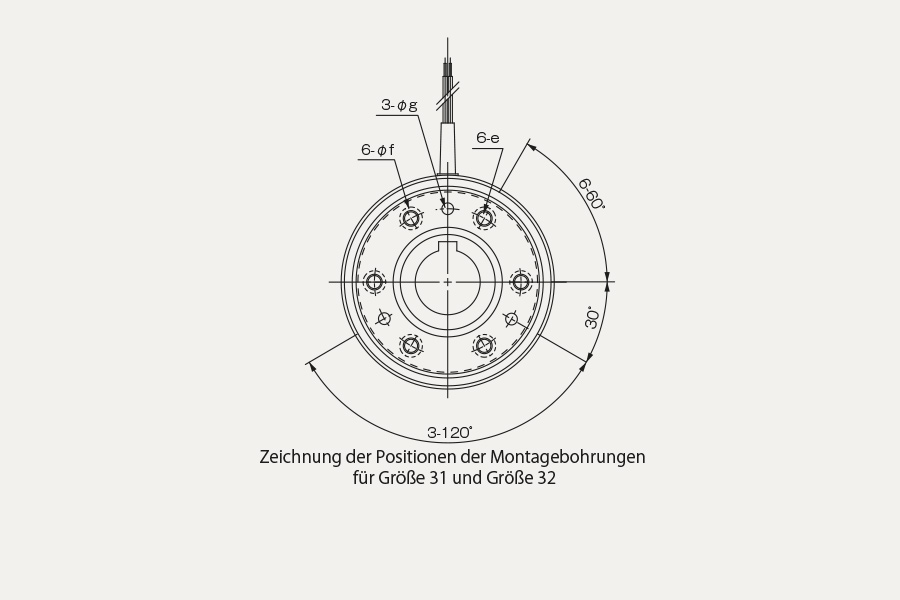

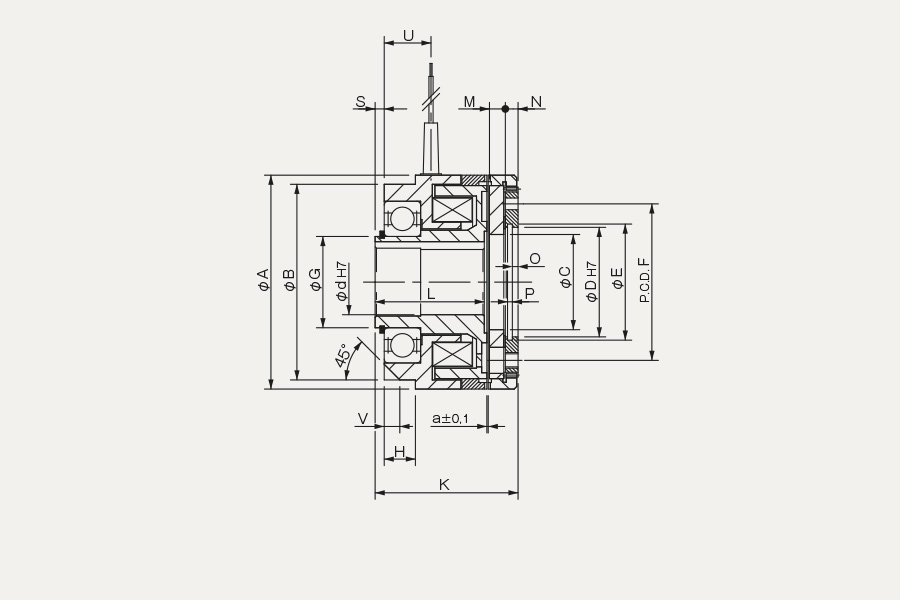

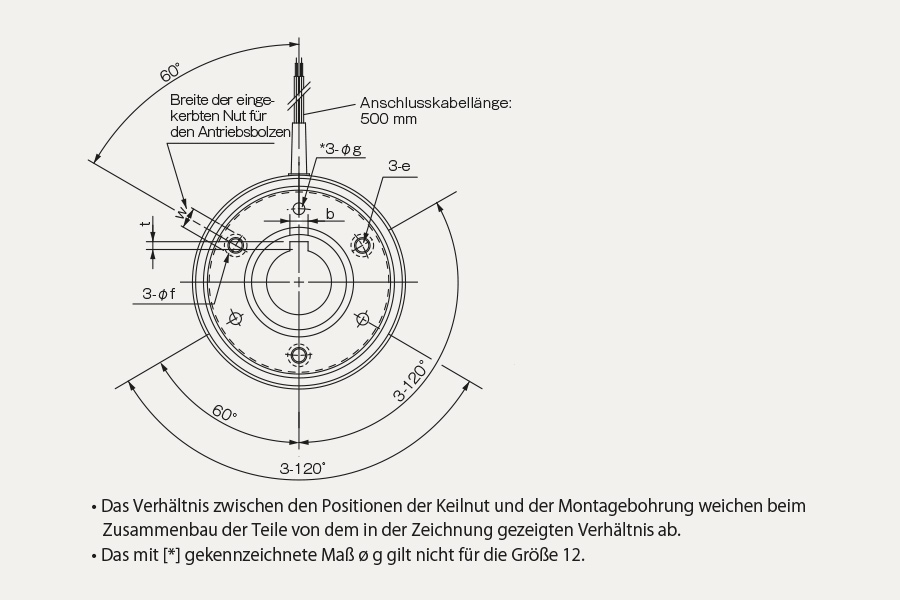

| Größe | d H7 | A | B | C | D | F | e | H | K | L | S | U | a |
| 546-12-34 | 3 | 57 | 52 | 22.5 | 26 | 36 | M4 | 10 | 43 | 34 | 2,0 | 15 | 0.2 |
| 546-13-34 | 5 | 67 | 58 | 31 | 32 | 46 | M5 | 11 | 49 | 39 | 2.5 | 16.5 | 0.3 |
| 546-15-34 | 6-8 | 82 | 75 | 36.5 | 42 | 60 | M6 | 12 | 55 | 42 | 3.5 | 18 | 0.3 |
| 546-21-34 | 8 | 95 | 88 | 46 | 52 | 70 | M8 | 14 | 63 | 45 | 3,0 | 20 | 0.4 |
| 546-23-34 | 8-12 | 114 | 105 | 55 | 62 | 80 | M8 | 18 | 69 | 50 | 3,0 | 24 | 0.4 |
| 546-25-34 | 12-14 | 134 | 127 | 68 | 72 | 95 | M12 | 20 | 83 | 61 | 3,0 | 26 | 0.4 |
| 546-31-34 | 14-18 | 166 | 152 | 80 | 90 | 120 | M12 | 22 | 93.5 | 66 | 3.5 | 31 | 0.5 |
| 546-32-34 | 18-20 | 195 | 175 | 95 | 100 | 150 | M12 | 24 | 110 | 80 | 4,0 | 38.5 | 0.5 |
