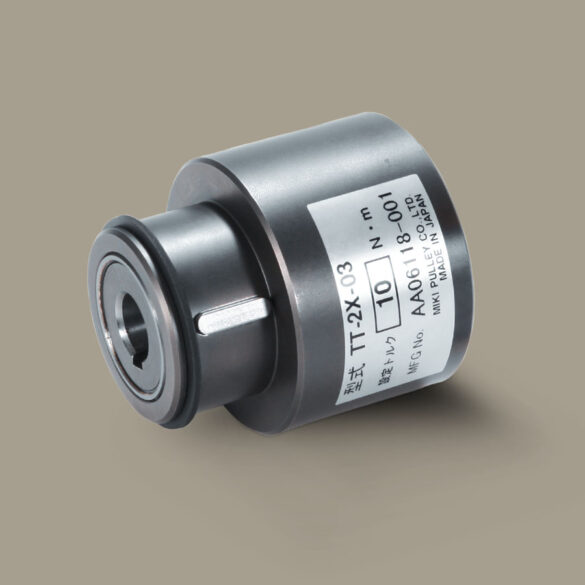

Der Torque Tender 03 ist eine einfache Ausführung eines Sicherheitssystems, welches die Kraftübertragung zwischen einer Welle und einer Riemenscheibe begrenzt.
Der Torque Tender 03 ist eine einfache Ausführung eines Sicherheitssystems, welches die Kraftübertragung zwischen einer Welle und einer Riemenscheibe begrenzt.
Modell | Drehmoment min. (Nm) | Drehmoment max. (Nm) | Max. rpm (min-1) | Trägheitsmoment (kg·m2) | Masse (kg) |
TT-1X-03 | 0.2 | 4 | 1800 | 0.09 × 10-3 | 0.4 |
TT-2-03 | 1 | 10 | 1800 | 0.31 × 10-3 | 0.8 |
TT-2X-03 | 2 | 20 | 1800 | 0.66 × 10-3 | 1.1 |
TT-3-03 | 5 | 40 | 1800 | 1.59 × 10-3 | 1.7 |
TT-3X-03 | 10 | 80 | 1800 | 2.43 × 10-3 | 3 |
TT-4X-03 | 20 | 200 | 500 | 15.8 × 10-3 | 6.5 |

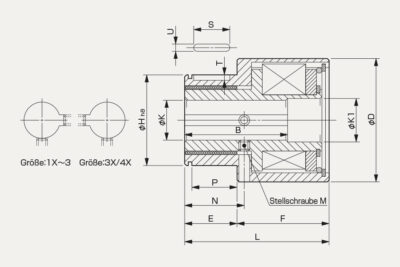

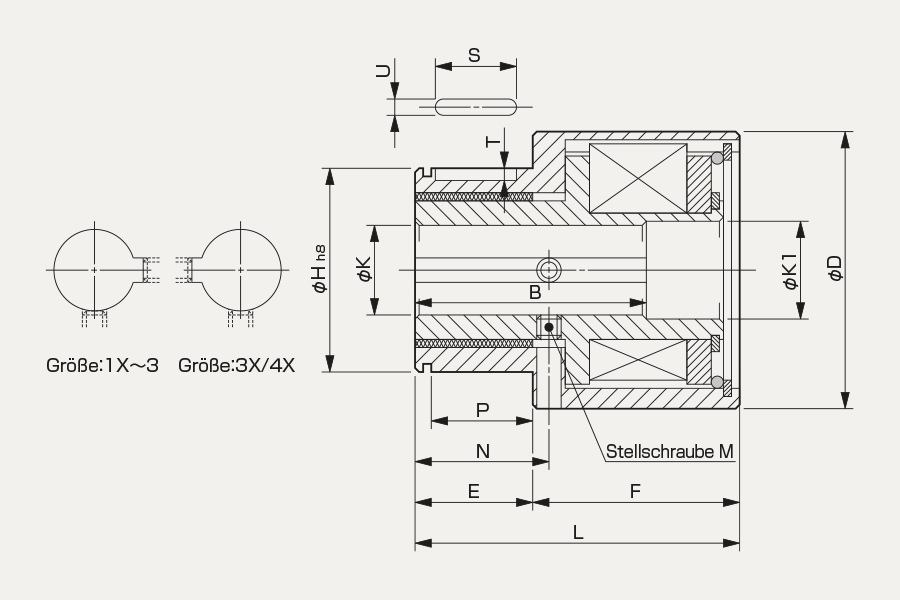

Einheit [mm]
Modell | K Min./Max. | K1 | B | D | E | F | H | N | L |
TT-1X-03 | 10/12 | 12.5 | 34 | 42 | 20 | 35 | 30 | 25 | 55 |
TT-2-03 | 11/16 | 16.5 | 38 | 55 | 25 | 40 | 40 | 30 | 65 |
TT-2X-03 | 14/19 | 20.5 | 40 | 65 | 25 | 45 | 45 | 31 | 70 |
TT-3-03 | 18/25 | 25.5 | 52.5 | 75 | 35 | 55 | 60 | 45 | 90 |
TT-3X-03 | 18/25 | 25.5 | 75 | 75 | 35 | 90 | 60 | 45 | 125 |
TT-4X-03 | 19/45 | 46 | 100 | 120 | 50 | 90 | 85 | 57 | 140 |
