Servoflex SFC DA2
Die Double Flex DA2 Version der Baureihe Servoflex SFC besticht mit Ihrer hohen Torsionssteifigkeit bei möglicher Ausgleichsfunktion in axialer, paralleler und angularer Richtung. Durch die leichte und hochfeste Aluminiumlegierung besitzt sie eine geringe Massenträgheit.
- Naben aus hochfester Aluminiumlegierung
- Sehr geringes Trägheitsmoment
- Hohe Drehsteifigkeit
- Hochflexibel
- 0.25 bis 250 Nm
| Modell | Typ | Nenndrehmoment (Nm) | Versatz Parallel (mm) | Versatz Winkel (°) | Versatz Axial (mm) | Max. rpm (min-1) | Torsionssteifigkeit (Nm/rad) | Axialsteifigkeit (N/mm) | Trägheitsmoment (kg·m2) | Masse (kg) | 3D |
| SFC-002DA2 | C | 0.25 | 0.03 | 1 | ±0.08 | 10000 | 95 | 17 | 0.07×10-6 | 0.004 | |
| SFC-005DA2 | C | 0.6 | 0.05 | 1 | ±0.1 | 10000 | 250 | 70 | 0.37×10-6 | 0.01 | |
| SFC-010DA2 | C | 1 | 0.11 | 2 | ±0.2 | 10000 | 700 | 70 | 0.80×10-6 | 0.015 | |
| SFC-020DA2 | C | 2 | 0.15 | 2 | ±0.33 | 10000 | 1850 | 32 | 3.43×10-6 | 0.035 | |
| SFC-025DA2 | C | 4 | 0.16 | 2 | ±0.38 | 10000 | 2800 | 30 | 5.26×10-6 | 0.04 | |
| A | 7.43×10-6 | 0.054 | |||||||||
| SFC-030DA2 | B | 5 | 0.18 | 2 | ±0.4 | 10000 | 4000 | 32 | 9.45×10-6 | 0.06 | |
| C | 11.56×10-6 | 0.068 | |||||||||
| SFC-035DA2 | C | 10 | 0.24 | 2 | ±0.5 | 10000 | 9000 | 56 | 26.93×10-6 | 0.121 | |
| A | 29.98×10-6 | 0.124 | |||||||||
| SFC-040DA2 | B | 12 | 0.24 | 2 | ±0.6 | 10000 | 10000 | 40 | 35.82×10-6 | 0.131 | |
| C | 42.52×10-6 | 0.146 | |||||||||
| A | 98.34×10-6 | 0.25 | |||||||||
| SFC-050DA2 | B | 25 | 0.28 | 2 | ±0.8 | 10000 | 16000 | 24 | 118.9×10-6 | 0.268 | |
| C | 141.7×10-6 | 0.298 | |||||||||
| SFC-055DA2 | C | 40 | 0.31 | 2 | ±0.84 | 10000 | 25000 | 21.5 | 261.3×10-6 | 0.459 | |
| A | 256.6×10-6 | 0.447 | |||||||||
| SFC-060DA2 | B | 60 | 0.34 | 2 | ±0.9 | 10000 | 35000 | 38.2 | 315.7×10-6 | 0.489 | |
| C | 379.3×10-6 | 0.549 | |||||||||
| SFC-080DA2 | C | 100 | 0.52 | 2 | ±1.10 | 10000 | 70000 | 64 | 1039×10-6 | 1.037 | |
| SFC-090DA2 | C | 180 | 0.52 | 2 | ±1.30 | 10000 | 50000 | 54 | 1798×10-6 | 1.369 | |
| SFC-100DA2 | C | 250 | 0.55 | 2 | ±1.48 | 10000 | 60000 | 55.5 | 2754×10-6 | 1.739 |

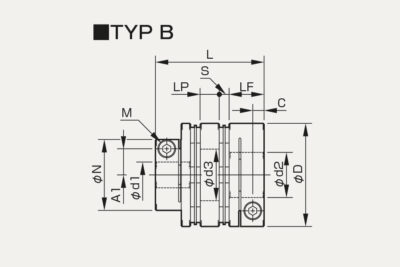

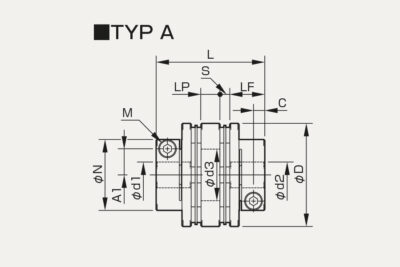

Einheit [mm]
| Modell | Typ | d1 Min. | d1 Max. | d2 Min. | d2 Max. | D | N | L | LF | LP | S | A1 | A2 | C | d3 | K | M | Nm | 3D |
| SFC-002DA2 | C | 3 | 5 | 3 | 5 | 12 | ─ | 15.7 | 5.9 | 2.8 | 0.55 | ─ | 3.7 | 1.9 | 5.2 | 5.6 | 1-M1.6 | 0.28 | |
| SFC-005DA2 | C | 3 | 6 | 3 | 6 | 16 | ─ | 23.2 | 7.85 | 5.5 | 1 | ─ | 4.8 | 2.5 | 6.5 | 6.5 | 1-M2 | 0.5 | |
| SFC-010DA2 | C | 3 | 8 | 3 | 8 | 19 | ─ | 25.9 | 9.15 | 5.5 | 1.05 | ─ | 5.8(6) | 3.15 | 8.5 | 8.5 | 1-M2.5(M2) | 1.1 (0.5) | |
| SFC-020DA2 | C | 4 | 10 | 4 | 11 | 26 | ─ | 32.3 | 10.75 | 7.5 | 1.65 | ─ | 9.5 | 3.3 | 10.6 | 10.6 | 1-M2.5 | 1.1 | |
| SFC-025DA2 | C | 5 | 14 | 5 | 14 | 29 | ─ | 32.8 | 10.75 | 7.5 | 1.9 | ─ | 11 | 3.3 | 15 | 14.5 | 1-M2.5 | 1.1 | |
| A | 5 | 10 | 5 | 10 | 21.6 | 8 | ─ | ||||||||||||
| SFC-030DA2 | B | 5 | 10 | Über 10 | 16 | 34 | 21.6 | 37.8 | 12.4 | 8 | 2.5 | 8 | 12.5 | 3.75 | 15 | 14.5 | 1-M3 | 1.9 | |
| C | Über 10 | 14 | Über 10 | 16 | ─ | ─ | 12.5 | ||||||||||||
| SFC-035DA2 | C | 6 | 16 | 6 | 19 | 39 | ─ | 48 | 15.5 | 11 | 3 | ─ | 14 | 4.5 | 17 | 17 | 1-M4 | 4.1 | |
| A | 8 | 15 | 8 | 15 | 29.6 | 11 | ─ | ||||||||||||
| SFC-040DA2 | B | 8 | 15 | Über 15 | 24 | 44 | 29.6 | 48 | 15.5 | 11 | 3 | 11 | 17 | 4.5 | 20 | 19.5 | 1-M4 | 4.1 | |
| C | Über 15 | 19 | Über 15 | 24 | ─ | ─ | 17 | ||||||||||||
| A | 8 | 19 | 8 | 19 | 38 | 14.5 | ─ | ||||||||||||
| SFC-050DA2 | B | 8 | 19 | Über 19 | 30 | 56 | 38 | 59.8 | 20.5 | 14 | 2.4 | 14.5 | 22 | 6 | 26 | 26 | 1-M5 | 8.5 | |
| C | Über 19 | 25 | Über 19 | 30 | ─ | ─ | 22 | ||||||||||||
| SFC-055DA2 | C | 10 | 30 | 10 | 30 | 63 | ─ | 68.7 | 24 | 15.5 | 2.6 | ─ | 23 | 7.75 | 31 | 31 | 1-M6 | 15 | |
| A | 11 | 24 | 11 | 24 | 46 | 17.5 | ─ | ||||||||||||
| SFC-060DA2 | B | 11 | 24 | Über 24 | 35 | 68 | 46 | 73.3 | 25.2 | 16.5 | 3.2 | 17.5 | 26.5 | 7.75 | 31 | 31 | 1-M6 | 15 | |
| C | Über 24 | 30 | Über 24 | 35 | ─ | ─ | 26.5 | ||||||||||||
| SFC-080DA2 | C | 18 | 35 | 18 | 40 | 82 | ─ | 98 | 30 | 22 | 8 | ─ | 28 | 9 | 40 | 38 | 1-M8 | 30 | |
| SFC-090DA2 | C | 25 | 40 | 25 | 45 | 94 | ─ | 98.6 | 30 | 22 | 8.3 | ─ | 34 | 9 | 47 | 42 | 1-M8 | 30 | |
| SFC-100DA2 | C | 32 | 45 | 32 | 45 | 104 | ─ | 101.6 | 30 | 22 | 9.8 | ─ | 39 | 9 | 50 | 48 | 1-M8 | 30 |
