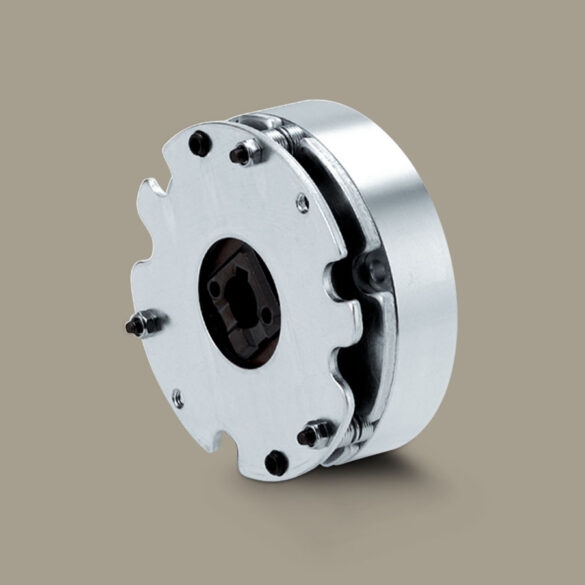

Sicherheitsbremse BXH
Das BXH Modell ist eine kompakte Bremse für Halte- und Notfallapplikationen. Sie hat dieselbe Bauform wie das BXL Modell ist aber mit dem Reibbelag und Lebensdauer mehrheitlich auf Haltefunktionen ausgelegt.
- Drehmomente von 4 bis 44 Nm
- Lange Lebensdauer
- Stabile Schaltvorgänge
- Geräuscharm
- RoHS konform
| Modell | Nenndrehmoment (Nm) | Schutz- klasse | Max. rpm (min-1) | Trägheitsmoment J (kg·m2) | Maximale Bremsenergie Ebal (J) | Gesamte Bremsenergie ET (J) | Öffnungdauer ta (s) | Schliessdauer tar (s) | Masse (kg) | 3D |
| BXH-06-10 | 0004 | F | 5000 | 3.25 × 10-5 | 700 | 2.0 × 106 | 0.04 | 0.02 | 0.9 | |
| BXH-08-10 | 0008 | F | 5000 | 5.75 × 10-5 | 1100 | 3.5 × 106 | 0.045 | 0.02 | 1.3 | |
| BXH-10-10 | 0016 | F | 4000 | 1.30 × 10-4 | 1300 | 6.2 × 106 | 0.07 | 0.025 | 2.3 | |
| BXH-12-10 | 0032 | F | 3600 | 3.20 × 10-4 | 1600 | 9.0 × 106 | 0.09 | 0.025 | 3.4 | |
| BXH-16-10 | 0044 | F | 3000 | 6.93 × 10-4 | 2200 | 11.4 × 106 | 0.125 | 0.03 | 5.4 |

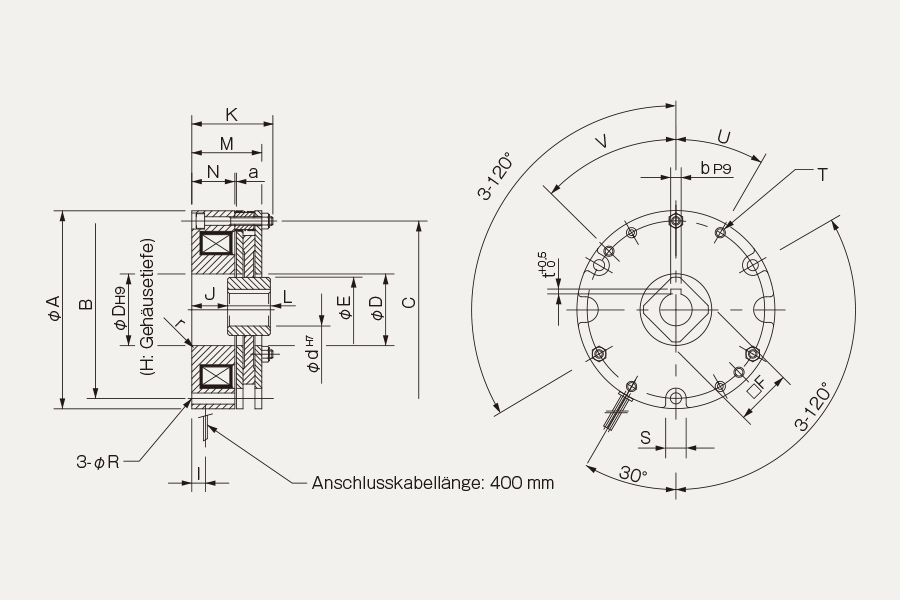

Einheit [mm]
| Modell | A | B | C | D | r | E | F | H | I | J | K | L | M | N | R | S | a | d | b | t | 3D |
| BXH-06-10 | 83 | 73 | 73 | 28 | R1 | 26.5 | 22 | 3 | 10 | 20.5 | 39.5 | 14 | 33.6 | 20 | 4.5 | 9 | 0.15 | 11 | 4 | 1.5 | |
| BXH-08-10 | 96 | 86 | 86 | 35 | R1 | 32 | 25 | 3 | 12 | 20 | 41 | 17 | 35 | 20.8 | 5.5 | 10.5 | 0.15 | 14 | 5 | 2 | |
| BXH-10-10 | 116 | 104 | 104 | 42 | R1 | 38 | 30 | 3 | 9.5 | 21 | 47.5 | 25 | 41 | 25.3 | 6.5 | 12.5 | 0.2 | 19 | 6 | 2.5 | |
| BXH-12-10 | 138 | 124 | 124 | 50 | R1 | 45 | 35 | 4 | 12 | 19 | 49.8 | 30 | 43.5 | 23.3 | 6.5 | 12.5 | 0.2 | 24 | 8 | 3 | |
| BXH-16-10 | 158 | 142 | 143 | 59 | R1 | 55 | 45 | 4 | 14 | 22.5 | 57.5 | 35 | 51 | 27.7 | 9 | 15.5 | 0.25 | 28 | 8 | 3 |
