Sicherheitsbremse BXL-N
Das BXL-N Modell ist eine Weiterentwicklung der Baureihen BXL und BXH. Es kommen verschiedene Reibbelagsmaterialien zum Einsatz, um sich an verschiedenste Applikationen anpassen zu können. Unser Allrounder im Bereich der Sicherheitsbremsen.
- Drehmomente von 2 bis 80 Nm
- Lange Lebensdauer
- Stabile Schaltvorgänge
- Geräuscharm
- RoHS konform
| Modell | Nenndrehmoment (Nm) | Schutz- klasse | Max. rpm (min-1) | Trägheitsmoment J (kg·m2) | Maximale Bremsenergie Pbal (W) | Gesamte Bremsenergie ET (J) | Öffnungdauer ta (s) | Schliessdauer tar (s) | Masse (kg) | 3D |
| BXL-08-10N-002 | 2 | F | 3600 | 6.3 × 10-5 | 60 | 5.0 × 107 | 0.03 | 0.05 | 1.4 | |
| BXL-08-10N-004 | 4 | F | 3600 | 6.3 × 10-5 | 60 | 5.0 × 107 | 0.04 | 0.04 | 1.4 | |
| BXL-10-10N-008 | 8 | F | 3600 | 13.8 × 10-5 | 70 | 8.0 × 107 | 0.05 | 0.05 | 2.7 | |
| BXL-10-10N-015 | 15 | F | 3600 | 13.8 × 10-5 | 70 | 8.0 × 107 | 0.07 | 0.03 | 2.7 | |
| BXL-12-10N-022 | 22 | F | 3600 | 33.8 × 10-5 | 90 | 12.0 × 107 | 0.08 | 0.06 | 4.7 | |
| BXL-12-10N-030 | 30 | F | 3600 | 33.8 × 10-5 | 90 | 12.0 × 107 | 0.1 | 0.03 | 4.7 | |
| BXL-16-10N-040 | 40 | F | 1800 | 73.5 × 10-5 | 120 | 16.0 × 107 | 0.1 | 0.07 | 6.3 | |
| BXL-16-10N-060 | 60 | F | 1800 | 74.6 × 10-5 | 150 | 16.0 × 107 | 0.1 | 0.05 | 6.7 | |
| BXL-16-10N-080 | 80 | F | 1800 | 74.6 × 10-5 | 150 | 16.0 × 107 | 0.1 | 0.03 | 6.7 |

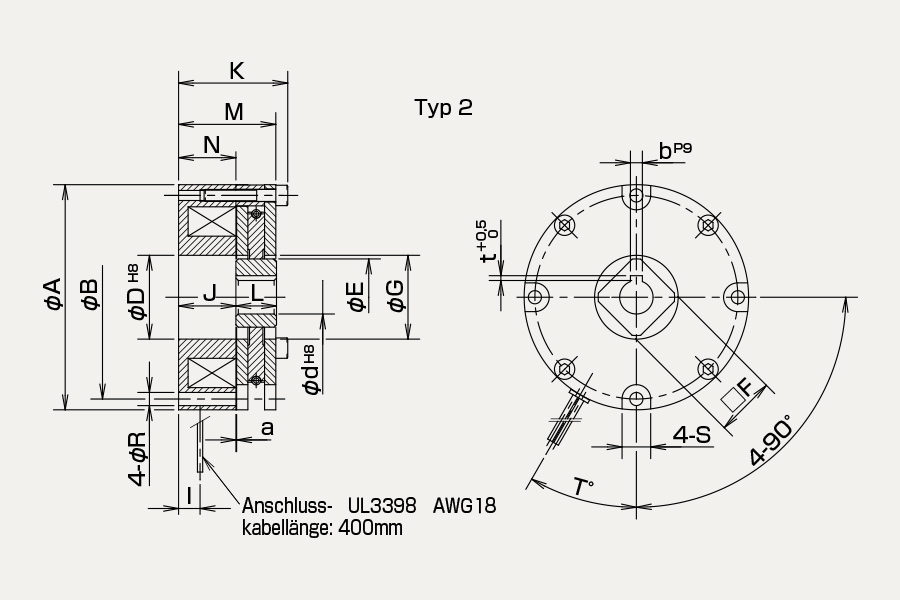

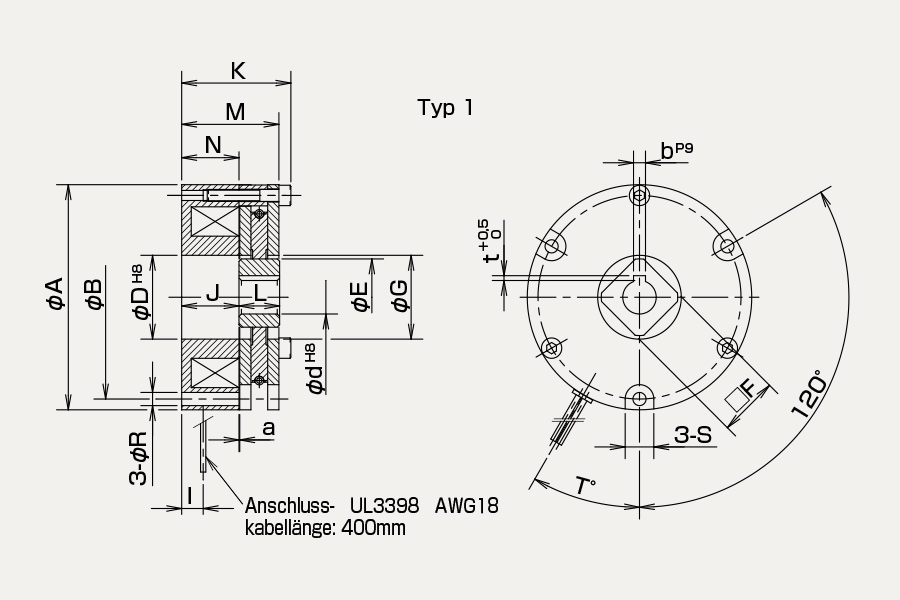

Einheit [mm]
| Modell | A | B | D | E | F | G | I | J | K | L | M | N | R | S | T | a | d | b | t | 3D |
| BXL-08-10N-002 | 94 | 85 | 35 | 32 | 25 | 35 | 9 | 24 | 45.7 | 17 | 40.7 | 24 | 5.5 | 12 | 30 | 0.3 | 11 | 4 | 1.5 | |
| BXL-08-10N-004 | 94 | 85 | 35 | 32 | 25 | 35 | 9 | 24 | 45.7 | 17 | 40.7 | 24 | 5.5 | 12 | 30 | 0.3 | 14 | 5 | 2 | |
| BXL-10-10N-008 | 124 | 110 | 40 | 38 | 30 | 42 | 10 | 22 | 48.7 | 25 | 42.7 | 26 | 6.5 | 12 | 30 | 0.3 | 18 | 6 | 2.5 | |
| BXL-10-10N-015 | 124 | 110 | 40 | 38 | 30 | 42 | 10 | 22 | 48.7 | 25 | 42.7 | 26 | 6.5 | 12 | 30 | 0.3 | 20 | 6 | 2.5 | |
| BXL-12-10N-022 | 150 | 130 | 49 | 45 | 35 | 50 | 18 | 25 | 57.1 | 30 | 51.1 | 29 | 6.5 | 14 | 30 | 0.3 | 24 | 8 | 3 | |
| BXL-12-10N-030 | 150 | 130 | 49 | 45 | 35 | 50 | 18 | 25 | 57.1 | 30 | 51.1 | 29 | 6.5 | 14 | 30 | 0.3 | 24 | 8 | 3 | |
| BXL-16-10N-040 | 165 | 150 | 62 | 55 | 45 | 62 | 18 | 24 | 63.1 | 35 | 55.1 | 28 | 9 | 15 | 30 | 0.3 | 28 | 8 | 3 | |
| BXL-16-10N-060 | 165 | 150 | 64 | 61 | 50 | 64 | 20 | 29 | 68.1 | 35 | 60.1 | 33 | 9 | 15 | 15 | 0.3 | 37 | 10 | 3.5 | |
| BXL-16-10N-080 | 165 | 150 | 64 | 61 | 50 | 64 | 20 | 29 | 68.1 | 35 | 60.1 | 33 | 9 | 15 | 15 | 0.3 | 37 | 10 | 3.5 |
