Das PSL-D Modell ist ein nicht selbstzentrierender Spannsatz. Durch die Ausführung mit dem Easy Open System lässt sich der Spannsatz einfach demontieren. Ebenso ist das Modell wahlweise mit einer Oberflächenbeschichtung erhältlich.
| Modell | Drehmoment (Nm) | Wellen Druck (N/mm2) | Anzugsmoment (Nm) | Trägheitsmoment (kg·m2) | Masse (kg) | 3D |
| PSL-D-6 | 6 | 150 | 1 | 0,48×10-6 | 0.012 | |
| PSL-D-7 | 8 | 140 | 1 | 0,52×10-6 | 0.013 | |
| PSL-D-8 | 10 | 110 | 1 | 0,77×10-6 | 0.015 | |
| PSL-D-9 | 15 | 130 | 1 | 1,1×10-6 | 0.02 | |
| PSL-D-10 | 16 | 110 | 1 | 1,2×10-6 | 0.019 | |
| PSL-D-11 | 17 | 100 | 1 | 1,8×10-6 | 0.024 | |
| PSL-D-12 | 19 | 100 | 1 | 1,7×10-6 | 0.022 | |
| PSL-D-14 | 34 | 100 | 2 | 4,3×10-6 | 0.039 | |
| PSL-D-15 | 36 | 90 | 2 | 5,7×10-6 | 0.044 | |
| PSL-D-16 | 67 | 130 | 4 | 10×10-6 | 0.068 | |
| PSL-D-17 | 70 | 120 | 4 | 18×10-6 | 0.093 | |
| PSL-D-18 | 75 | 110 | 4 | 17×10-6 | 0.09 | |
| PSL-D-19 | 80 | 110 | 4 | 16×10-6 | 0.085 | |
| PSL-D-20 | 140 | 150 | 8 | 24×10-6 | 0.12 | |
| PSL-D-22 | 150 | 140 | 8 | 29×10-6 | 0.13 | |
| PSL-D-24 | 230 | 150 | 14 | 70×10-6 | 0.22 | |
| PSL-D-25 | 240 | 140 | 14 | 69×10-6 | 0.21 | |
| PSL-D-28 | 400 | 190 | 14 | 86×10-6 | 0.24 | |
| PSL-D-30 | 430 | 180 | 14 | 128×10-6 | 0.27 | |
| PSL-D-32 | 460 | 170 | 14 | 123×10-6 | 0.26 | |
| PSL-D-35 | 670 | 160 | 14 | 215×10-6 | 0.37 | |
| PSL-D-38 | 730 | 150 | 14 | 298×10-6 | 0.42 | |
| PSL-D-40 | 770 | 140 | 14 | 286×10-6 | 0.41 | |
| PSL-D-42 | 1110 | 150 | 34 | 682×10-6 | 0.7 | |
| PSL-D-45 | 1200 | 140 | 34 | 609×10-6 | 0.63 | |
| PSL-D-48 | 1690 | 190 | 34 | 769×10-6 | 0.73 | |
| PSL-D-50 | 1760 | 180 | 34 | 742×10-6 | 0.71 |

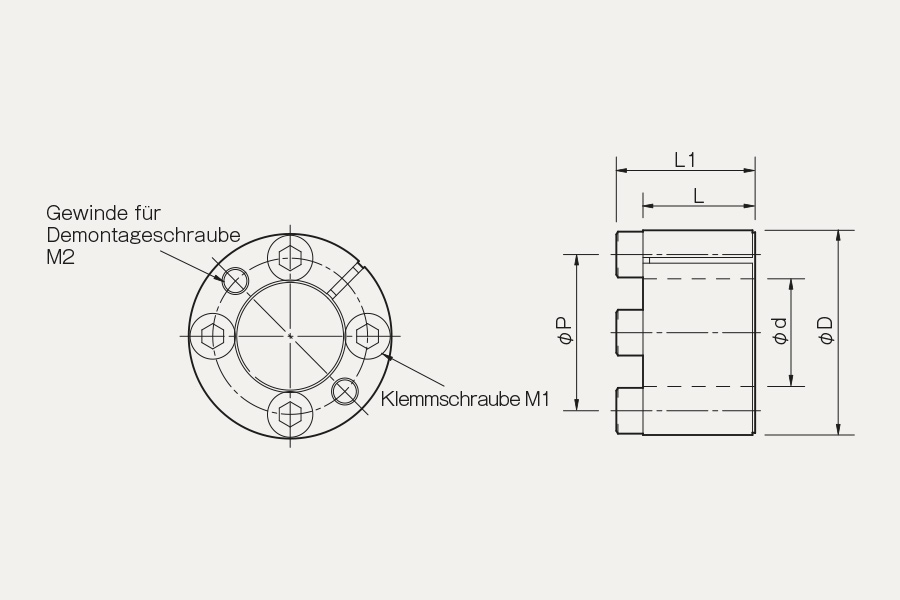

Einheit [mm]
| Modell | d | D | L | L1 | M1 | M2 | 3D |
| PSL-D-6 | 6 | 16 | 11 | 13.5 | 3-M2,5×10 | 2-M2,5 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-6 |
| PSL-D-7 | 7 | 17 | 11 | 13.5 | 3-M2,5×10 | 2-M2,5 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-7 |
| PSL-D-8 | 8 | 18 | 11 | 13.5 | 3-M2,5×10 | 2-M2,5 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-8 |
| PSL-D-9 | 9 | 20 | 13 | 15.5 | 4-M2,5×12 | 2-M2,5 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-9 |
| PSL-D-10 | 10 | 20 | 13 | 15.5 | 4-M2,5×12 | 2-M2,5 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-10 |
| PSL-D-11 | 11 | 22 | 13 | 15.5 | 4-M2,5×12 | 2-M2,5 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-11 |
| PSL-D-12 | 12 | 22 | 13 | 15.5 | 4-M2,5×12 | 2-M2,5 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-12 |
| PSL-D-14 | 14 | 26 | 17 | 20 | 4-M3×16 | 2-M3 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-14 |
| PSL-D-15 | 15 | 28 | 17 | 20 | 4-M3×16 | 2-M3 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-15 |
| PSL-D-16 | 16 | 32 | 17 | 21 | 4-M4×16 | 2-M4 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-16 |
| PSL-D-17 | 17 | 35 | 21 | 25 | 4-M4×20 | 2-M4 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-17 |
| PSL-D-18 | 18 | 35 | 21 | 25 | 4-M4×20 | 2-M4 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-18 |
| PSL-D-19 | 19 | 35 | 21 | 25 | 4-M4×20 | 2-M4 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-19 |
| PSL-D-20 | 20 | 38 | 21 | 26 | 4-M5×20 | 2-M5 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-20 |
| PSL-D-22 | 22 | 40 | 21 | 26 | 4-M5×20 | 2-M5 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-22 |
| PSL-D-24 | 24 | 47 | 26 | 32 | 4-M6×25 | 2-M6 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-24 |
| PSL-D-25 | 25 | 47 | 26 | 32 | 4-M6×25 | 2-M6 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-25 |
| PSL-D-28 | 28 | 50 | 26 | 32 | 6-M6×25 | 2-M6 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-28 |
| PSL-D-30 | 30 | 55 | 26 | 32 | 6-M6×25 | 2-M6 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-30 |
| PSL-D-32 | 32 | 55 | 26 | 32 | 6-M6×25 | 2-M6 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-32 |
| PSL-D-35 | 35 | 60 | 31 | 37 | 8-M6×30 | 2-M6 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-35 |
| PSL-D-38 | 38 | 65 | 31 | 37 | 8-M6×30 | 2-M6 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-38 |
| PSL-D-40 | 40 | 65 | 31 | 37 | 8-M6×30 | 2-M6 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-40 |
| PSL-D-42 | 42 | 75 | 36 | 44 | 6-M8×35 | 2-M8 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-42 |
| PSL-D-45 | 45 | 75 | 36 | 44 | 6-M8×35 | 2-M8 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-45 |
| PSL-D-48 | 48 | 80 | 36 | 44 | 8-M8×35 | 2-M8 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-48 |
| PSL-D-50 | 50 | 80 | 36 | 44 | 8-M8×35 | 2-M8 | https://miki-pulley-embedded.partcommunity.com/?catalog=miki_pulley&part=PSL-D-50 |
