Servoflex SFH S
Die stärkste Kupplung in der Servoflex-Familie mit bis zu 8000 Nm übertragbarem Drehmoment. Hohe Torsionssteifigkeit gewährleistet die exakte Drehung der Welle und somit eine präzise Steuerung. Alle Typen sind mit den verschiedenen Befestigungsmöglichkeiten verfügbar.
- Maximal 8‘000 Nm
- Drehzahlen bis 5‘900 rpm
- Zerlegt lieferbar
- Spielfrei
- RoHs konform
| Modell | Nenndrehmoment (Nm) | Versatz Winkel (°) | Versatz Axial (mm) | Max. rpm (min-1) | Torsionssteifigkeit (Nm/rad) | Axialsteifigkeit (N/mm) | Trägheitsmoment (kg·m2) | Masse (kg) | 3D |
| SFH-150S | 1000 | 1 | ±0.4 | 5900 | 1500000 | 244 | 12.60×10-3 | 4.71 | |
| SFH-170S | 1300 | 1 | ±0.5 | 5100 | 2840000 | 224 | 26.88×10-3 | 7.52 | |
| SFH-190S | 2000 | 1 | ±0.5 | 4700 | 3400000 | 244 | 43.82×10-3 | 10.57 | |
| SFH-210S | 4000 | 1 | ±0.55 | 4300 | 4680000 | 508 | 68.48×10-3 | 13.78 | |
| SFH-220S | 5000 | 1 | ±0.6 | 4000 | 5940000 | 448 | 102.53×10-3 | 18.25 | |
| SFH-260S | 8000 | 1 | ±0.7 | 3400 | 10780000 | 612 | 233.86×10-3 | 29.66 |
Einheit [mm]

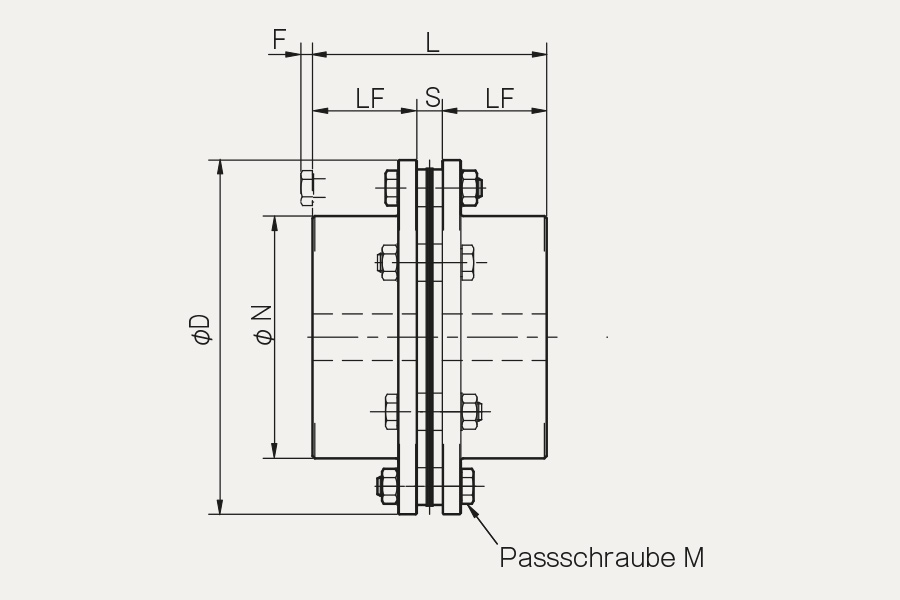

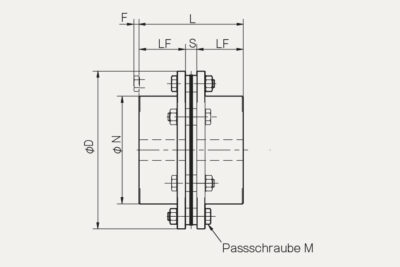

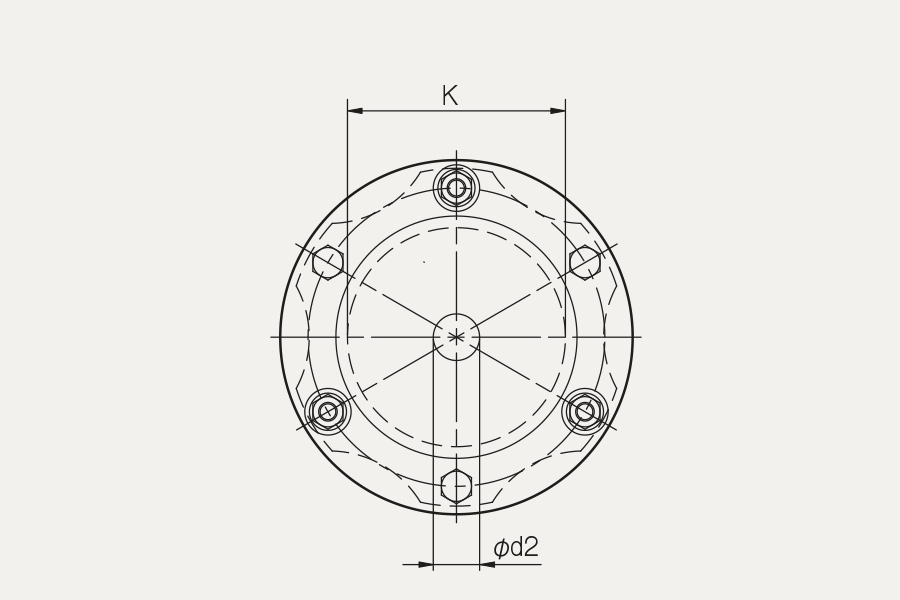

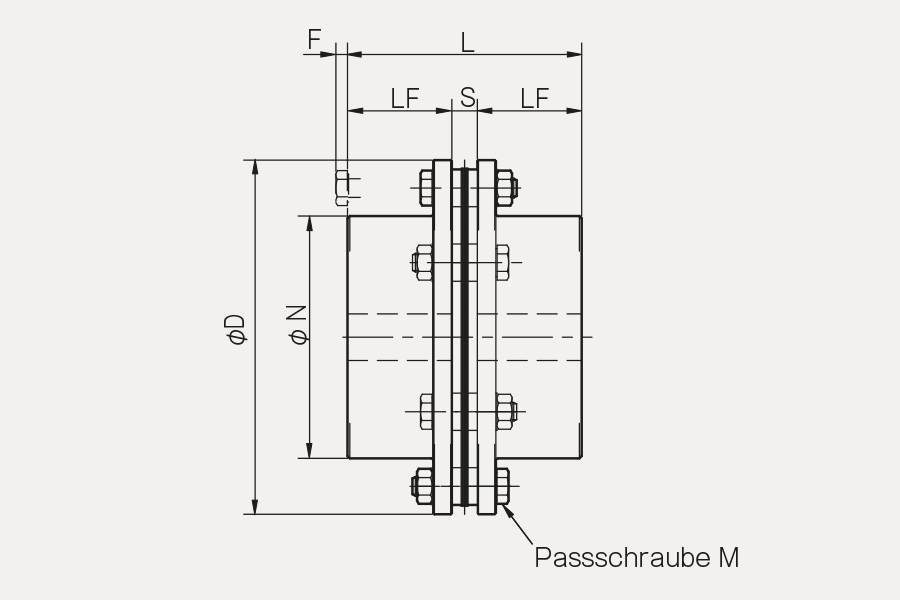

| Modell | d1/d2 Min. | d1/d2 Max. | D | N | L | LF | S | F | K | M | 3D |
| SFH-150S | 22 | 70 | 152 | 104 | 101 | 45 | 11 | 5 | 94 | 6-M8×36 | |
| SFH-170S | 28 | 80 | 178 | 118 | 124 | 55 | 14 | 6 | 108 | 6-M10×45 | |
| SFH-190S | 32 | 85 | 190 | 126 | 145 | 65 | 15 | 10 | 116 | 6-M12×54 | |
| SFH-210S | 38 | 90 | 210 | 130 | 165 | 75 | 15 | 8 | 124 | 6-M16×60 | |
| SFH-220S | 48 | 100 | 225 | 144 | 200 | 90 | 20 | -2 | 132 | 6-M16×60 | |
| SFH-260S | 55 | 115 | 262 | 166 | 223 | 100 | 23 | 11 | 150 | 6-M20×80 |
Einheit [mm]

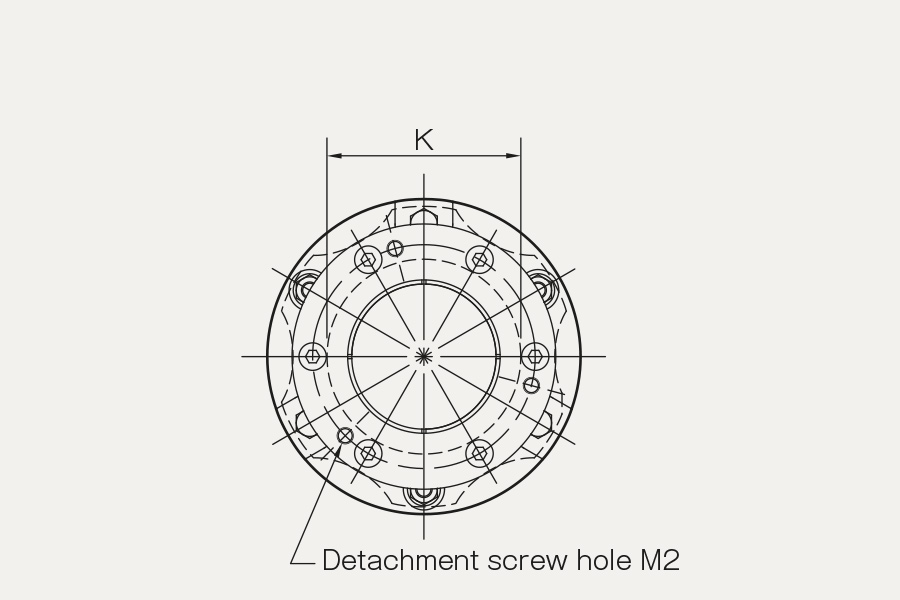

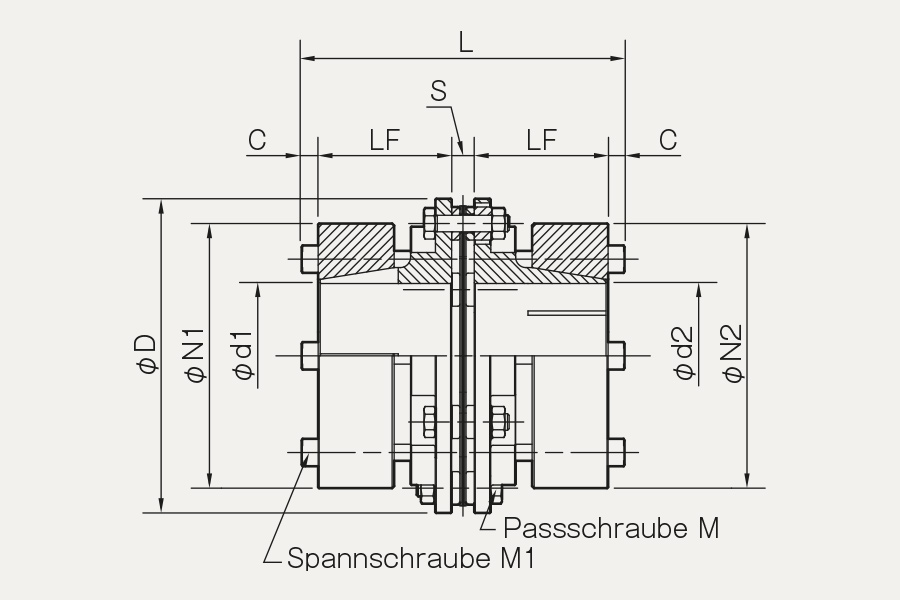

| Modell | D | L | d1/d2 | N1, N2 | LF | S | C | K | M | M1 | M2 |
| SFH-150S | 152 | 157 | 38, 40, 42, 45, 48, 50 | 108 | 65 | 11 | 8 | 94 | 6-M8×36 | 6-M8×60 | 3-M8 |
| SFH-150S | 152 | 157 | 55, 56, 60, 65, 70 | 128 | 65 | 11 | 8 | 94 | 6-M8×36 | 6-M8×60 | 3-M8 |
| SFH-170S | 178 | 160 | 38, 40, 42, 45, 48, 50 | 108 | 65 | 14 | 8 | 108 | 6-M10×45 | 6-M8×60 | 3-M8 |
| SFH-170S | 178 | 160 | 55, 56, 60, 65, 70 | 128 | 65 | 14 | 8 | 108 | 6-M10×45 | 6-M8×60 | 3-M8 |
| SFH-170S | 178 | 160 | 75, 80 | 148 | 65 | 14 | 8 | 108 | 6-M10×45 | 6-M8×60 | 3-M8 |
| SFH-190S | 190 | 175 | 38, 40, 42, 45, 48, 50 | 108 | 70 | 15 | 10 | 116 | 6-M12×54 | 6-M10×65 | 3-M10 |
| SFH-190S | 190 | 175 | 55, 56, 60, 65, 70 | 128 | 70 | 15 | 10 | 116 | 6-M12×54 | 6-M10×65 | 3-M10 |
| SFH-190S | 190 | 175 | 75, 80, 85 | 148 | 70 | 15 | 10 | 116 | 6-M12×54 | 6-M10×65 | 3-M10 |
| SFH-210S | 210 | 181 | 38, 40, 42, 45, 48, 50 | 108 | 73 | 15 | 10 | 124 | 6-M16×60 | 6-M10×65 | 3-M10 |
| SFH-210S | 210 | 181 | 55, 56, 60, 65, 70 | 128 | 73 | 15 | 10 | 124 | 6-M16×60 | 6-M10×65 | 3-M10 |
| SFH-210S | 210 | 181 | 75, 80, 85, 90 | 148 | 73 | 15 | 10 | 124 | 6-M16×60 | 6-M10×65 | 3-M10 |
