Servoflex SFS G

Das SFS Model ist eine Metall-Disk Kupplung mit einem Grundkörper aus hochfestem Stahl und doppelt kardanischer Stahllamelle. Eine sehr hohe Torsionssteifigkeit gewährleistet die exakte Drehung der Welle und somit eine präzise Übertragung. Das SFS G Modell ist in verschiedenen Längen erhältlich.

Zerlegt lieferbar
Hohe Drehsteifigkeit
In verschiedenen Längen erhältlich
Befestigung durch Bohrung mit Nut oder Spannsatz
20 bis 800 Nm

PDF Datenblatt PDF Katalog 3D Daten

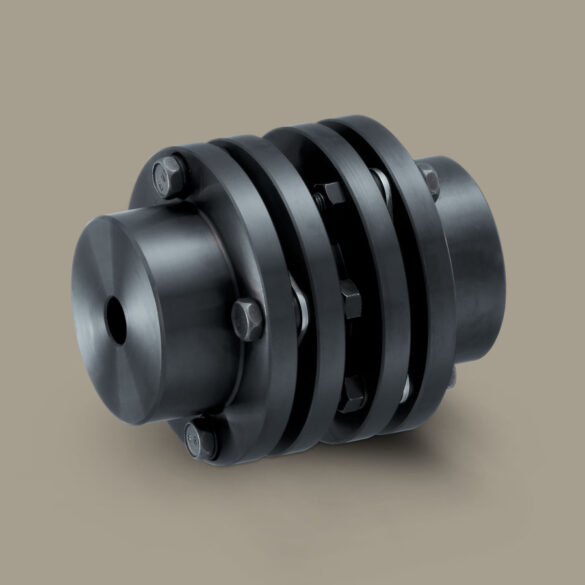

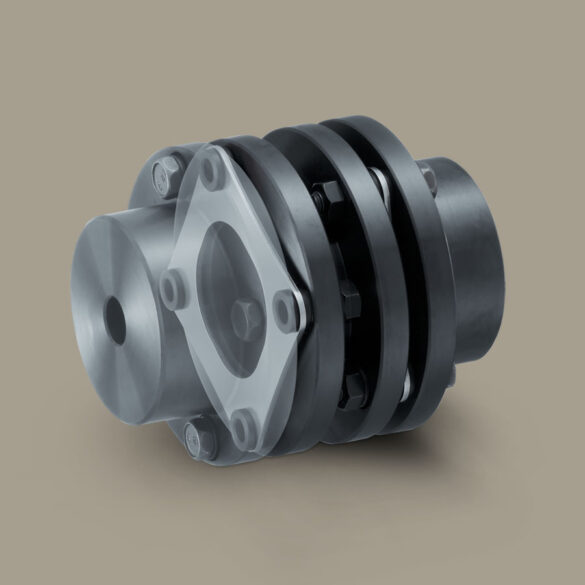

Lamellenkupplung Servoflex SFS G von Miki Pulley


Modell	Nenndrehmoment (Nm)	Versatz Parallel (mm)	Versatz Winkel (°)	Versatz Axial (mm)	Max. rpm (min^-1)	Torsionssteifigkeit (Nm/rad)	Axialsteifigkeit (N/mm)	Trägheitsmoment (kg·m²)	Masse (kg)	3D
SFS-05G	20	0.5	2	±1.2	20000	8000	21	0.20×10^-3	0.5
SFS-06G	40	0.5	2	±1.6	16000	14000	22	0.55×10^-3	0.9
SFS-08G	80	0.5	2	±2.0	13000	41000	30	1.50×10^-3	1.7
SFS-09G	180	0.6	2	±2.4	12000	85000	61	2.90×10^-3	2.4
SFS-10G	250	0.6	2	±2.8	10000	125000	80	4.60×10^-3	3.3
SFS-12G	450	0.8	2	±3.2	8000	215000	98	11.80×10^-3	5.8
SFS-14G	800	0.9	2	±3.6	7000	390000	156	21.20×10^-3	8.6
SFS-06G-□M-□M	40	0.5	2	±1.6	5000	14000	22	0.55×10^-3	1.1
SFS-08G-□M-□M	80	0.5	2	±2.0	5000	41000	30	1.56×10^-3	2
SFS-09G-□M-□M	180	0.6	2	±2.4	5000	85000	61	3.10×10^-3	2.8
SFS-10G-□M-□M	250	0.6	2	±2.8	5000	125000	80	4.70×10^-3	3.5
SFS-12G-□M-□M	450	0.8	2	±3.2	5000	215000	98	12.10×10^-3	6.5
SFS-14G-35M-35M	580	0.9	2	±3.6	5000	390000	156	25.31×10^-3	10.1

Abmessungen Lamellenkupplung Servoflex SFS W

Einheit [mm]


Modell	d1/d2 Min.	d1/d2 Max.	D	N	L	LF	LS	S	F	K	M	3D
SFS-05G	8	20	56	32	74	20	24	5	11	24	8-M5×22
SFS-06G	8	25	68	40	86	25	24	6	10	30	8-M6×25
SFS-08G	11	35	82	54	98	30	26	6	11	38	8-M6×29
SFS-09G	11	38	94	58	106	30	30	8	21	42	8-M8×36
SFS-10G	16	42	104	68	120	35	30	10	16	48	8-M8×36
SFS-12G	19	50	126	78	140	40	38	11	23	54	8-M10×45
SFS-14G	22	60	144	88	160	45	46	12	31	61	8-M12×54

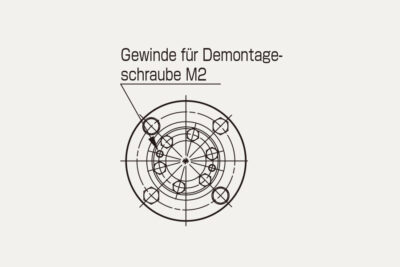

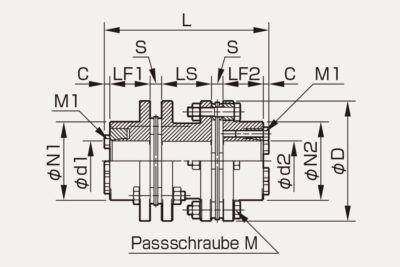

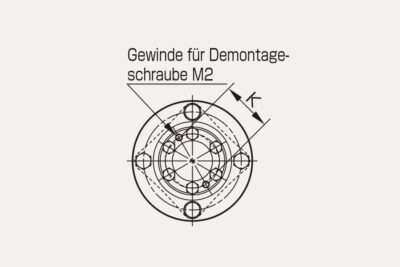

Abmessungen Servoflex SFS G-M Lamellenkupplung

Einheit [mm]


Modell	Bohrung	d1	d2	D	N1	N2	L	LF1	LF2	LS	S	C	K	M	M1	M2
SFS-06G	□M-□M	12, 14, 15	12, 14, 15	68	40	40	95.6	25	25	24	6	4.8	30	8-M6×25	4-M5	2-M5
SFS-08G	□M-□M	15, 16, 20, 22	15, 16, 20, 22	82	54	54	107.6	30	30	26	6	4.8	38	8-M6×29	4-M6	2-M6
SFS-09G	□M-□M	25, 28	25, 28	94	58	58	115.6	30	30	30	8	4.8	42	8-M8×36	6-M6	2-M6
SFS-09G	□M-35M	25, 28	35	94	58	68	123.6	30	38	30	8	4.8	42	8-M8×36	6-M6	2-M6
SFS-10G	□M-□M	25, 28, 30, 35	25, 28, 30, 35	104	68	68	129.6	35	35	30	10	4.8	48	8-M8×36	6-M6	2-M6
SFS-12G	□M-□M*1	30, 35	30, 35	126	78	78	150.6	40	40	38	11	5.3	54	8-M10×45	4-M8	2-M8
SFS-14G	35M-35M	35	35	144	88	88	170.6	45	45	46	12	5.3	61	8-M12×54	6-M8	2-M8
