Wendelkupplung MHS
Die Wendelkupplung MHS ist eine kompakte, einteilige Präzisionskupplung mit hoher Drehsteifigkeit und zuverlässigem Ausgleich von Wellenverlagerungen. Durch ihre helixförmige Schlitzstruktur bietet sie ein optimales Verhältnis aus Flexibilität und Stabilität. Die Befestigung erfolgt über Stellschrauben und ermöglicht eine einfache und sichere Montage – ideal für dynamische Anwendungen im Maschinenbau und in der Antriebstechnik.
- Kurzfristiges Drehmoment: ca. 0,71 bis 8,9 Nm
- Hohe Drehsteifigkeit bei gleichzeitig guter Flexibilität
- Ausgleich von Winkel-, Parallel- und axialen Versätzen
- Hohe Rundlaufgenauigkeit für präzise Anwendungen
- Verschleißfrei und wartungsarm durch einteilige Bauweise
- Hohe Drehzahlen bis 10‘000 rpm

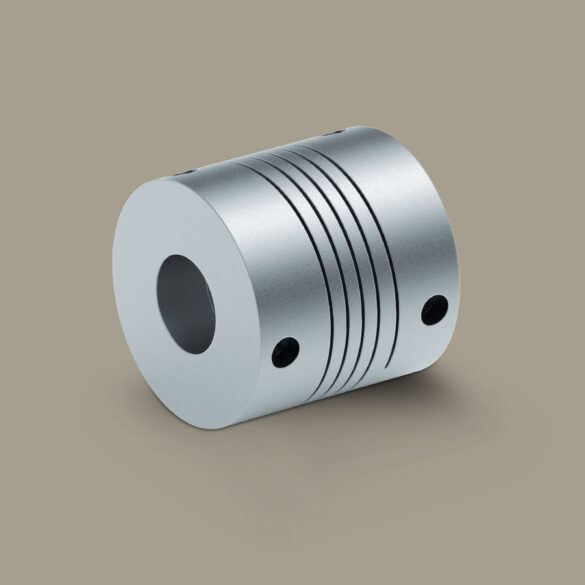

Aluminium Ausführung
| Modell | Max. Drehmoment Kurzfristig (Nm) | Max. Drehmoment Einseitig (Nm) | Max. Drehmoment Reversierend (Nm) | Versatz Parallel (mm) | Versatz Winkel (°) | Versatz Axial (mm) | Max. Drehsteife (Nm/rad) | Max. Radialfedersteife [N/mm] | Max. Axialfedersteife [N/mm] | Max. rpm (min-1) | Trägheitsmoment (kg·m2) | Masse (kg) |
| MHS 015 | 0.71 | 0.36 | 0.18 | ±0,25 | 5 | ±0,25 | 11.2 | 169 | 44 | 10000 | 0,23×10-6 | 0.008 |
| MHS 020 | 1.3 | 0.7 | 0.4 | ±0,25 | 5 | ±0,25 | 21.2 | 179 | 29 | 10000 | 0,78×10-6 | 0.015 |
| MHS 025 | 2.9 | 1.5 | 0.8 | ±0,25 | 5 | ±0,25 | 38.2 | 236 | 34 | 10000 | 2,31×10-6 | 0.028 |
| MHS 030 | 4.6 | 2.3 | 1.2 | ±0,25 | 5 | ±0,25 | 44.1 | 192 | 25 | 10000 | 5,50×10-6 | 0.047 |

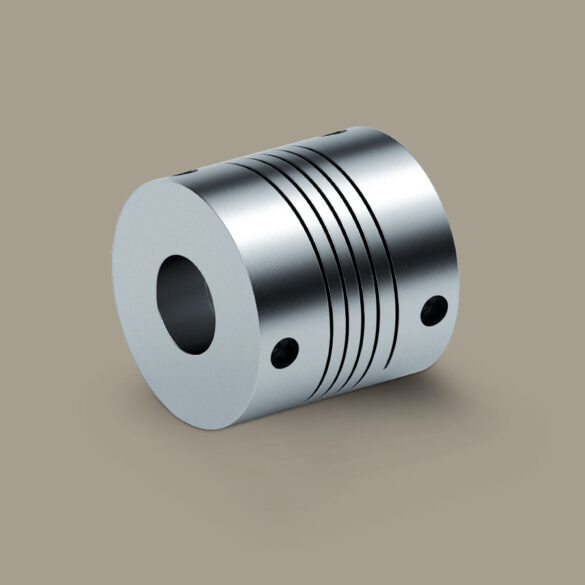

Edelstahl Ausführung
| Modell | Max. Drehmoment Kurzfristig (Nm) | Max. Drehmoment Einseitig (Nm) | Max. Drehmoment Reversierend (Nm) | Versatz Parallel (mm) | Versatz Winkel (°) | Versatz Axial (mm) | Max. Drehsteife (Nm/rad) | Max. Radialfedersteife [N/mm] | Max. Axialfedersteife [N/mm] | Max. rpm (min-1) | Trägheitsmoment (kg·m2) | Masse (kg) |
| MHS 015 | 1.3 | 0.65 | 0.33 | ±0,25 | 5 | ±0,25 | 22 | 368 | 81 | 10000 | 0,67×10-6 | 0,023 |
| MHS 020 | 2.5 | 1.3 | 0.7 | ±0,25 | 5 | ±0,25 | 44.1 | 418 | 58 | 10000 | 2,13×10-6 | 0,041 |
| MHS 025 | 5.7 | 2.9 | 1.5 | ±0,25 | 5 | ±0,25 | 101 | 662 | 95 | 10000 | 6,45×10-6 | 0,078 |
| MHS 030 | 8.9 | 4.5 | 2.3 | ±0,25 | 5 | ±0,25 | 119.4 | 538 | 71 | 10000 | 16,2×10-6 | 0,132 |

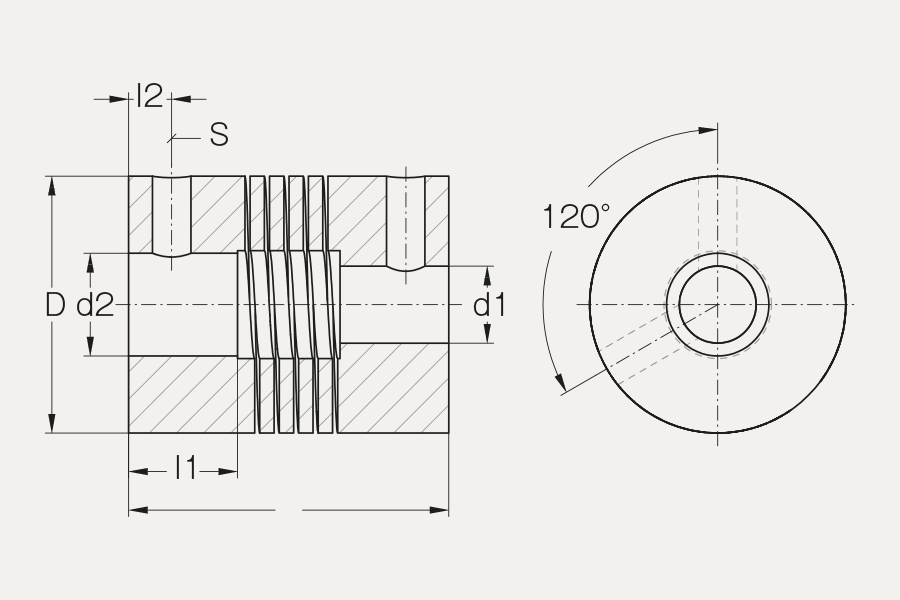

Einheit [mm]
| Modell | d1/d2 Min. | d1/d2 Max. | D | L | I1 | I2 | S |
| MHS 015 | 3 | 5 | 15 | 20 | 4.8 | 2.5 | M3 |
| MHS 020 | 4 | 6 | 20 | 20 | 4.8 | 2.5 | M3 |
| MHS 025 | 6 | 10 | 25 | 24 | 5.9 | 3 | M4 |
| MHS 030 | 10 | 12 | 30 | 30 | 6.8 | 3.5 | M5 |
